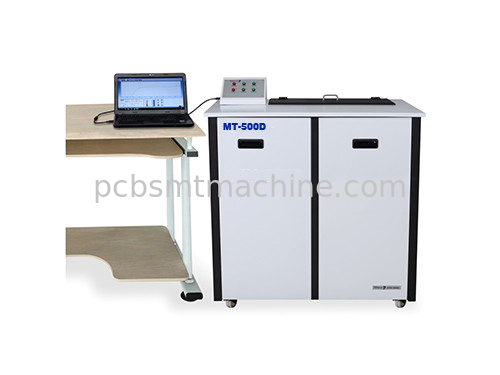

PCBA表面イオン汚染の内容の試験装置動的方法MT-500D

MT-500DはPCB/PCBAの表面のイオン汚染の内容をテストするために使用される自動テストの器械である。この装置はPCBA、PCBおよび銅で被覆された積層物のイオン汚染のテストに使用することができる;MT-500Dは動的テストの器械である。IPC-TM-650で定義されるイオン汚染テストの方法に従ってMT-500Dテスト プロセスは3つのプロセスが含まれている:支払能力がある再生、汚染物質の抽出および汚染物質の測定。MT-500Dは高純度の、高容量のion exchangeコラムを使用する。溶媒は各テストの前の一定の境界に従って溶媒のイオン内容が各テストの前にテスト条件を満たすことを保障するために再生する。

このテスターはテスト溶媒にテストされるべきプロダクトの表面のイオンの汚染物質を得次に正確に単位面積ごとの平均イオン内容を（ug NaCl Eq/cm2に表現した）得、次にイオン内容が、郵送物の点検の手段として、生産またはクリーニング プロセス データ参照の改善を提供するために必須の標準に合うかどうか定めるために高精度の測定の調査および洗練された解析システムを通って（ug NaCl Eqに表現される）テストされるべきプロダクトの総イオン内容を測定するために特別な循環抽出モードを採用する。

機械特徴:

1. 高精度AC測定システムを使用して、支払能力がある分極現象無し、テストの正確さを保障するため。

2. 自動口径測定機能、複雑な計算を遂行する必要性は1つのステップきちんと整っていない。

3. 特別な再生装置、速い再生の速度および長い耐用年数。

4. 自動的にPCBのサイズに従って液体レベルを調節しなさい。大きく、小さい板はテストすることができる。

5. テスト スロットのサイズはカスタマイズすることができる。

6. 十分に封じられたテスト環境は試験結果の空気の二酸化炭素の影響を減らす。

7. イオンの汚染物質の完全な抽出を保障する液浸のスプレー清浄。

8. オペレーティングソフトは簡単、直観的である。テスト プロセスは十分に自動化される。

9. 国際規格MIL-P-28809、MIL-STD-2000A、DEF-STD-10/03、等と完全に対応する。

機械指定:

MT-500Dの指定

試験方法:原動力

レベル調整:缶

試験範囲:0.01-20.00ug NaCL Eq/cm2

決断:0.001uS/cm

支払能力がある容量:15L

テスト正確さ:10%

テスト スロット サイズ:L500 X W 500 x H 45 （mm）

測定可能なプロダクト サイズ:L480 X W400 X H 45 （mm）

暖房機能:持ちなさい

最高の支払能力がある温度:45°C

電源:220V AC、1Phase、50Hz、6A

合計:82KG

機械サイズ:L890 X W430 X H1090 （mm）
