起源の場所:
中国
ブランド名:
MPM
モデル番号:
エジソンのステンシル プリンター
無限オートメーションCo.、株式会社は最もよい調整された中古SMT機械および工場自動化の解決プロダクトの供給の信頼された名前である。私達の会社はpre-ownedはんだののりプリンター、SMTの破片マウンターs、自動光学点検および他のPCBの一貫作業解決プロダクトの供給に焦点を合わせている。私達の提供されたpre-ownedおよび調整されたはんだののりの中で印字機はMPMエジソンのステンシル プリンターである。MPM Edison™のステンシル プリンターは成長する自動車およびスマートな装置製造の市場に理想的に適する。エジソン プリンターは企業の最も正確なプリンターとの+/- 15μ @ 6σぬれた印刷物の反復性である。総効率はステンシル シャトル システムの非常に能率的な、並行処理が、拭くステンシル一部には原因で速く電光でしたり分配、および視野の直線システムを貼る。

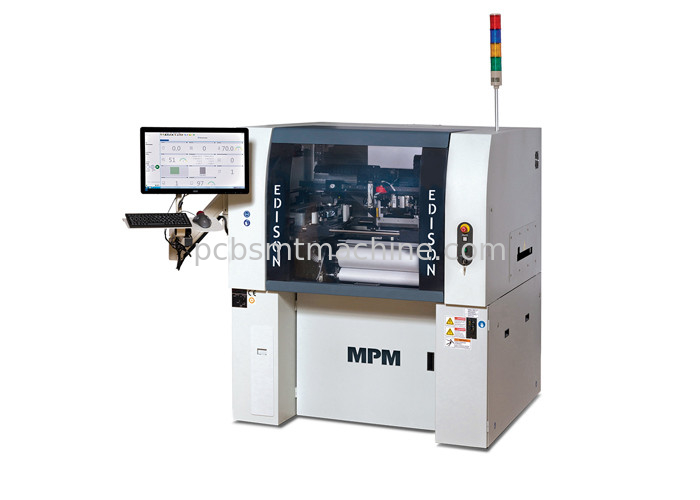

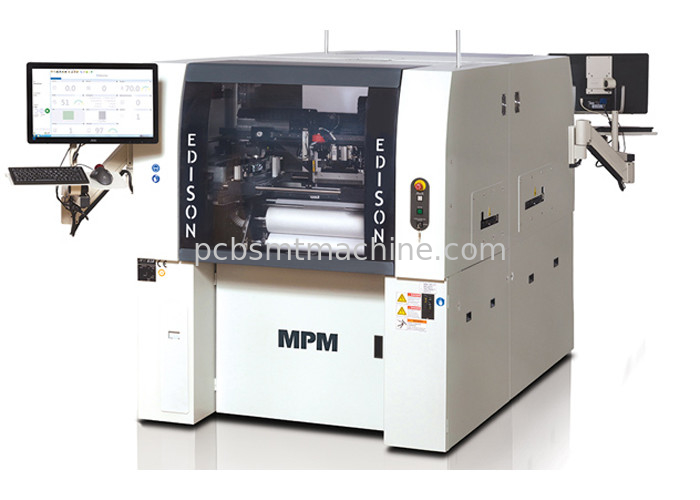

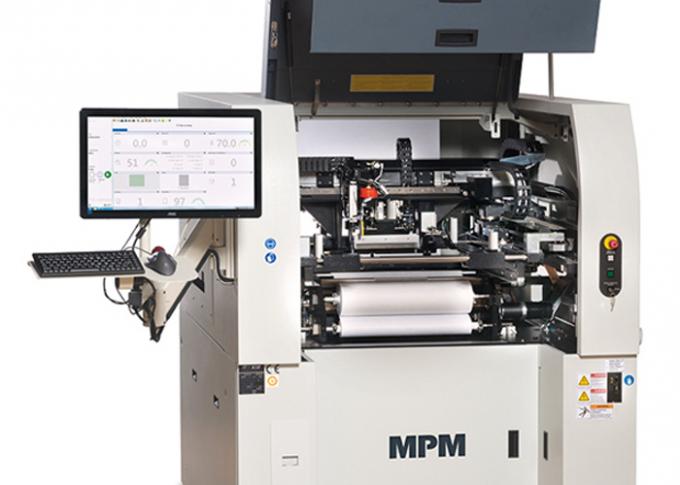

MPMエジソンのステンシル プリンター
特徴:
| 基質の処理: |
| 最高の基質のサイズ（XxY）:450mmx350mm （17.72" x13.78」） |
| 大きい板のためにより14"の、特別な据え付け品要求される |
| 最低の基質のサイズ（XxY）:50mm x 50mm （1.97の」x 1.97」） |
| 基質の厚さ次元:FoilClamps:0.2mmへの6.0mm （0.236"への0.007） |
| EdgeLoc （端か。か。システムを締め金で止める）:0.8mmへの6.0mm （0.236"への0.031） |
| 最高の基質の重量:4.5kg （10lbs） |
| 基質の端のギャップ:3.0mm （0.118"） |
| 歯底のすきま:12.7mm （0.5"）の標準。構成可能の25.4mm （1.0"） |
| 基質の締め金で止めること:固定に上に締め金で止めることのテーブルの真空の選択:システムを締め金で止めるEdgeLocの端 |
| 基質サポート方法:磁気指ぬきおよびサポート ブロック |
| 印刷変数: |
| 最高の印書域、印刷域（XxY）:450mmx350mm （17.71" x13.78」） |
| スナップ:0mmへの6.35mm （0.25"への0） |
| 印刷速度:305mm/秒（12.0の」/秒） |
| 圧力の印刷:20kg （0lbへの44lbs）への0 |
| 型板のフレーム サイズ:任意737mmx737mm （29" x29」）の小型の型板 |
| イメージの視野（FOV）:9.0mm x 6.0mm （0.354" x 0.236"） |
| 基準点のタイプ:標準的な形の基準点（SMEMAの標準を見るため）、パッド/開始 |
| カメラ システム:単一のデジタル カメラ-特許を取られた分けられた光学視野 |
| 全体のシステムの直線の正確さそして反復性:±8 μm （±0.0003」） @6σ、Cpk≥2.0* |
| 技術的な表示器は生産環境のプロセス変更によって表される。このパフォーマンス データは印刷速度、テーブルの上昇およびカメラの動きが含まれている。 |
| 実際のはんだののりの配置の正確さおよび反復性:±15 μm （±0.0006」） @6σ、Cpk≥2.0* |
| 第三者の試験制度の証明に基づく実際のはんだののりの印刷位置の反復性 |
| サイクル時間:印刷し、拭きを含む30015秒、そして印刷し、拭くことを含む20020秒 |
| 電力要求事項:240VAC （±10%）への200単相@50/60Hz、15A |
| 圧縮空気の条件:18cfm （真空のワイプ） （6.89bar@1.9L /sへの8.5L/s）への100psi@4cfm （標準的なオペレーティング・モード）、12.7mm （0.5"）の直径の管 |
| 機械高さ:（灯台を取除く） 940mm （37.0"）の輸送の高さの1580mm （62.2"） |
| 機械深さ:1442mm （56.77"） |
| 機械幅:1282mm （50.47"） |
| 前部の最低ギャップ:508mm （20.0」） |
| 508mm （20.0」）の後ろの最小隙間 |
| より高いCpkの価値、より低い作業標準の限界の可変性。修飾された6シグマ プロセス（ie、規格限界の内で足し算または引き算されるように6つの標準偏差がする）では、Cpkの≥ 2.0。Speedlineは技術仕様への変更を予告なしに行なう権利を確保する。特定の指定のための工場に相談しなさい。 |
