起源の場所:
中国
ブランド名:
GKG
モデル番号:
G-TITAN
最もよい価格の取り引きを得、最もよい条件をpre-owned SMT機械購入すれば無限オートメーションCo.、Ltd. Infinite Automation Co.、株式会社でだけのりの印字機をはんだ付けすることは中古SMTの工場自動化機械の販売に焦点を合わせる中国ベースの会社である。私達の準備ができのため購入機械の1つはGKG G-TITANのはんだののりプリンターである。GKG G-TITANのはんだののりの印字機は高い生産性操作の条件のために設計されている。このはんだののりの印字機は50のmm x印刷する50のmmことができるから510のmm xからのPCBのサイズを厚さ0.4~6 mmのの510のmm板。
貿易は企業4.0でますます含まれて得ていると同時に、理解され顧客がまた彼らの操作を変形させると期待していることより高い生産性および競争力をもたらす。OPC （最適のり制御）と戦略的に武装させていて、Gタイタンは継ぎ目が無い1つを製造するライトの方のあなたの旅行をする。
QPC （質印刷物制御）と補足されて、Gタイタンは何もではないよい印刷物より重要確信としっかりと立つ。SMTプリンターの基本的な面のこれらの革命的な変更はあなたが決して持っていたあらないことは約一種の効率を持って来る。

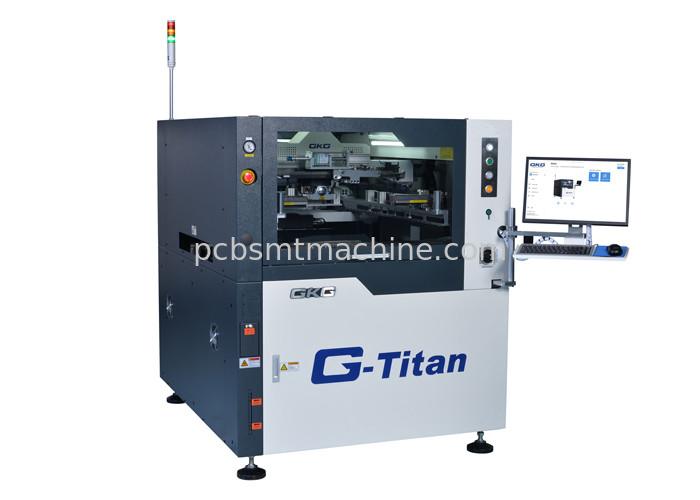

GKG G-TITANのはんだののりプリンター
標準機能及び性能
分配する自動のり
のりは全体のスクイージの長さを渡って自動的に分配され、共通の500グラムのはんだののりの瓶を採用する15mmの圧延の直径で維持する。完全にスクイージの側面に流出するはんだののりの消耗を除去する。
のりの圧延の直径のモニタリング システム
10mmの下で下ればリアルタイムのたどるはんだののりの圧延の直径および自動分配を誘発するため。完全にステンシルの不十分なはんだののりを最適範囲内ののりの転がり速度をこのsmtプリンターとの最もよい印刷の結果を達成するために保つために除去すれば。
OPCのスクイージ
両側の保持器はPCBの厳密な長さに合わせることができPCBの長さの内で保たれることをはんだののりが全勝を得るために可能にする。このsmtプリンターを使用して最もよいプリントの質を達成するために望ましい印書域、印刷域の絶対制御を、所有しなさい。
ステンシル開きの検査システム
ステンシル開きを点検するために次上およびCCDのカメラに取付けられている照明灯を使用して。それは自動的にステンシル開きの使用される低質のステンシルを除去するために詰ることを最初から保障する質の印刷を検出する。
ステンシル ロック及びPCB Clamper
ステンシル ロックはプリント サイクルの間にコンベヤーの両側でステンシルをしっかりと吸う。ステンシル振動をPCBが付いているしっかりした接触を持っていることによって除去するため。PCBのclamperは独特にGKGによってである（特許を取られる）設計されている引き込み式の上クランプおよびモーター制御の側面クランプの組合せ。これらの標準機能を使うと、今日の利用でき、挑戦的な基質すべてはおよび良質への印刷物しっかり締め金で止めることができる。
技術的な変数
| 性能 | |
| 機械直線の機能 | シグマ2つのCmkの@ ± 10ミクロン6の |
| プロセス直線の機能 | シグマ2つのCpkの@ ± 18ミクロン6の |
| 中心のサイクル時間 | < 8=""> |
| （印刷及びクリーニングの時間を除いて） | |
| プロダクト転換の時間 | < 3="" mins=""> |
| 新製品の設定時間 | < 10="" mins=""> |
| 処理に乗りなさい | |
| 最高。サイズ（W） L X | 510のmm X 510のmm |
| Min. Size （W） L X | 50のmm X 50のmm |
| 厚さ | 0.4~6 mm |
| PCBの厚さの調節 | 自動 |
| 最高PCB。重量 | 5つのkg |
| PCBの端の整理 | 3つのmm |
| PCBの歯底のすきま | 23のmm |
| PCBのそり | 最高。1%斜めに |
| 方法を締め金で止めること | 自動引き込み式の上クランプ、モーター管理された側面クランプ |
| サポート方法 | 磁気サポート ピン、棒、ブロック、真空の吸引 |
| コンベヤーの方向 | LにR、RからL、RからR、LからL |
| （ソフトウェア制御） | |
| コンベヤーの高さ | 900 ± 40のmm |
| コンベヤーの速度 | 1,500 mm/s |
| コンベヤーの幅の調節 | 自動 |
| 光学系 | |
| 視野（FOV） | 10mm x 8mm |
| 基準タイプ | 円、三角形、正方形、ダイヤモンド、十字 |
| 基準サイズ | 0.5~4.0 mm |
| 視野の方法 | デジタルCCDのカメラは及び見る |
| 第2点検 | 行方不明及び不十分点検するMax.100窓（std.） |
| 印刷変数 | |
| ステンシル フレーム サイズ（W） L X | 調節可能、470のmm X 370のmmから737のmm X 737のmm |
| 印刷物のギャップ（スナップ） | 0~20のmm |
| テーブルの調整範囲の印刷 | X:±10 mm、Y:±10 mm:± 2° |
| 印刷物の速度 | 10~200 mm/s |
| スクイージ圧力 | 0.5~10kg （プログラム制御） |
| スクイージのタイプ | Std.:OPCのスクイージ300のmm、450のmm及び金属のスクイージ520mm。選択:ゴム製 |
| スクイージの角度 | Std. 60°の選択45°、50°、55° |
| クリーニング システム | 自動ぬれた、乾燥した、真空（選り抜きソフトウェア） |
| 設備条件 | |
| 電源 | AC220Vの± 10% 50/60Hz |
| パワー消費量 | 3kW |
| エア・サプライ | 4 | 6Kgf/cmの² |
| 空気消費 | 5L/min |
| 次元（信号タワーを除いて） | 1,240のmm （l） X 1,560のmm （w） X 1,490のmm （h） |
| 機械重量 | 1,200kg |
| オペレータ・インタフェース | |
| ハードウェア | LCDのモニター、マウス及びキーボード |
| オペレーティング システム（OS） | Windows 10 |
| 制御方式 | 産業PC |
| 入力/出力インターフェイス | SMEMAの標準 |
| 標準機能 |
| 自動のりの補充（OPC） |
| のりの圧延の直径のモニタリング システム（OPC） |
| OPCのスクイージ アセンブリ（2組300mm及び450mm） |
| ステンシル ロック（QPC） |
| ステンシル開きの検査システム（QPC） |
| 選択 |
| SPIのクローズド・ループ |
| 分配する自動接着剤 |
| airconの単位が付いている温度、湿気の監視及び表示 |
| PCBのトレーサビリティのための内部/外部バーコードの走査器 |
| ステンシル、はんだののり、スクイージのトレーサビリティのための手持ち型のバーコードの走査器 |
| MESのシステム統合（Indのために。4.0） |
| 高出力のためのシリーズの2台の機械 |
| 二重車線SMTラインのための2台の機械続けて |
