無限オートメーションCo.、株式会社は中国の最もよい調整された中古SMT機械および工場自動化の解決プロダクトを今日供給することの信頼された名前の中にある。私達の会社はpre-ownedはんだののりプリンター、SMTの破片マウンターs、自動光学点検および他のPCBの一貫作業解決プロダクトの供給に焦点を合わせている。私達の提供されたpre-ownedおよび調整されたはんだののりの中で印字機はGKG G複式アパートのはんだののりプリンターである。このはんだののりの印字機は二重車線SMTラインに完全なマッチである。G複式アパート作り付けの横断者があらゆるdual-lane SMTのマウンターと一致することができる装備されている。3段階コンベヤーおよび続けて構成と供給されて、それはパフォーマンス・ケイパビリティおよび効率を高める。それにもかかわらず、あらゆるsingle-lane SMTラインとつながるために独自に作動することもまた可能である。その高い柔軟性はそれが生産の変更をもっと効果的に管理することを可能にする。

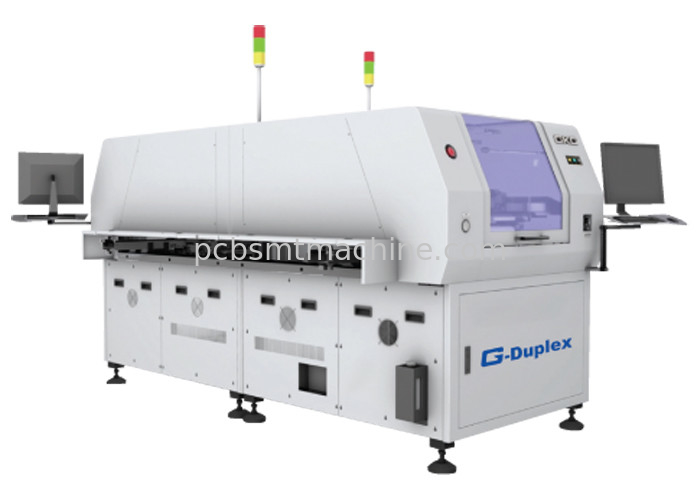

GKG G-DUPLEXのはんだののりプリンター
技術的な変数:
| 性能 | |
| 機械直線の機能 | シグマ2つのCmkの@ ± 10ミクロン6の |
| プロセス直線の機能 | シグマ2つのCpkの@ ± 18ミクロン6の |
| 中心のサイクル時間 | < 7=""> |
| （印刷及びクリーニングの時間を除いて） | |
| プロダクト転換の時間 | < 3="" mins=""> |
| 新製品の設定時間 | < 10="" mins=""> |
|
処理に乗りなさい
|
|
| 最高。サイズ（W） L X | 400のmm X 300のmm |
| Min. Size （W） L X | 50のmm X 50のmm |
| 厚さ | 0.4~6 mm |
| PCBの厚さの調節 | 自動 |
| 最高PCB。重量 | 3つのkg |
| PCBの端の整理 | 3つのmm |
| PCBの歯底のすきま | 23のmm |
| PCBのそり | 最高。1%斜めに |
| 方法を締め金で止めること | 引き込み式の上クランプ、モーター管理された側面クランプ |
| サポート方法 | 磁気サポート ピン、棒、ブロック、真空の吸引 |
| コンベヤ・システム | 作り付けの横断者が付いている3つの段階 |
| コンベヤーの方向 | LにR、RからL、RからR、LからL |
| （ソフトウェア制御） | |
| コンベヤーの高さ | 900 ± 40のmm |
| コンベヤーの速度 | 最高。1,500 mm/s |
| コンベヤーの幅の調節 | 自動 |
|
光学系
|
|
| 視野（FOV） | 10のmm X 8つのmm |
| 基準タイプ | 円、三角形、正方形、ダイヤモンド、十字 |
| 基準サイズ | 0.5~4.0 mm |
| 視野の方法 | デジタルCCDのカメラは及び見る |
| 第2点検 | 最高。逃すことを点検する100つの窓 |
| 不十分、繋ぐ（std.） | |
|
オペレータ・インタフェース
|
|
| ハードウェア | LCDのモニター、マウス及びキーボード |
| オペレーティング システム（OS） | Windows 7またはより高い |
| 制御方式 | 産業PC |
| 入力/出力インターフェイス | SMEMAの標準 |
|
印刷変数
|
|
| ステンシル フレーム サイズ（W） L X | 調節可能、470mm x 370mmから650mm x 550mm |
| 印刷物のギャップ（スナップ） | 0~20のmm |
| テーブルの調整範囲の印刷 | X:±3 mm、Y:±7 mm:± 2° |
| 印刷物の速度 | 6~200 mm/s |
| スクイージ圧力 | 0.5~10kg （プログラム制御） |
| スクイージのタイプ | Std.:金属:280/350/420mmの選択:OPC及びゴム製 |
| スクイージの角度 | Std. 60°の選択45°、50°、55° |
| クリーニング システム | 自動ぬれた、乾燥した、真空（選り抜きソフトウェア） |
|
設備条件
|
|
| 電源 | AC220Vの± 10% 50/60Hz |
| エア・サプライ | 4 | 6Kgf/cmの² |
| パワー消費量 | 2.5kW |
| 次元（信号タワー） （2単位を除いて続けて） | 1,616のmm （l） 2,770mm （w） （h） X 1,493mm |
| 機械重量（2単位） | 2,000kg |
|
選択
|
|
| 自動のりディスペンサー（OPC） | |
| のりの圧延の直径のモニタリング システム（OPC） | |
| OPCのスクイージ | |
| ステンシルFlattener | |
| ステンシル開きの検査システム | |
| SPIのクローズド・ループ | |
| PCBのトレーサビリティのための外的なバーコードの走査器 | |
| ステンシル、はんだののり、スクイージのトレーサビリティのための手持ち型のバーコードの走査器 | |
