起源の場所:
中国
ブランド名:
GKG
モデル番号:
弁護される
無限オートメーションCo.、株式会社は中国の最もよい調整された中古SMT機械および工場自動化の解決プロダクトを今日供給することの信頼された名前の中にある。私達の会社はpre-ownedはんだののりプリンター、SMTの破片マウンターs、自動光学点検および他のPCBの一貫作業解決プロダクトの供給に焦点を合わせている。私達の提供されたpre-ownedおよび調整されたはんだののりの中で印字機はGKG弁護したはんだののりプリンターをである。GKGははんだののりの印字機をであるLEDの管PCBののりの印刷のための完全な解決弁護した。顧客の超の長さの印刷の必要性に食料調達して、P-LED長いLEDの管PCB 1.524mまで長さに役立つ理想的なプリンターである。第2のりの点検機能は不十分なのり、連結の、および他の欠陥を検出できる。すべてのように弁護される私達の他のGKG機械は機能を証明するために多数の厳しいテストを経る。

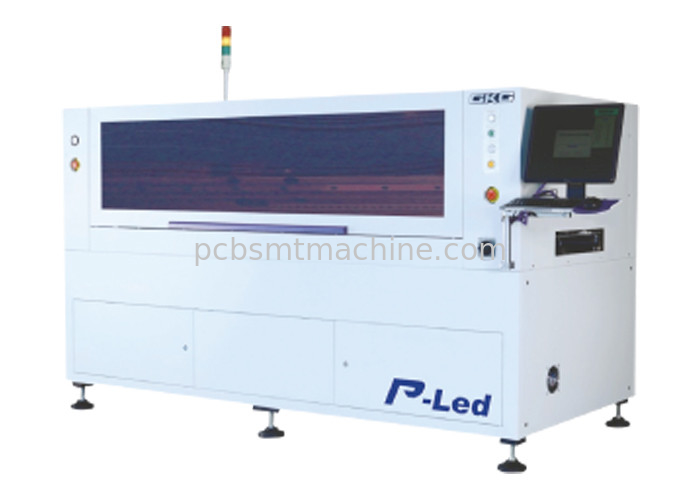

弁護されるGKGはのりプリンターをはんだ付けする
技術的な変数:
| 性能 | |
| 機械直線の機能 | 2CmK @ ±15ミクロン4シグマ |
| プロセス直線の機能 | 2CpK @ ±30ミクロン4シグマ |
| 中心のサイクル時間 | <15 secs=""> |
| （印刷及びクリーニングの時間を除いて） | |
| プロダクト転換の時間 | <5mins> |
| 新製品の設定時間 | <10 mins=""> |
|
処理に乗りなさい
|
|
| 最高。サイズ（W） L X | 1,524のmm X 350のmm |
| Min. Size （W） L X | 80のmm X 50のmm |
| 厚さ | 0.8~6 mm |
| PCBの厚さの調節 | 自動 |
| 最高PCB。重量 | 5つのkg |
| PCBの端の整理 | 3.5 mm |
| PCBの歯底のすきま | 15のmm |
| 方法を締め金で止めること | 上クランプ（マニュアル）及びモーターを備えられた側面クランプ |
| サポート方法 | Std.磁気サポート ピン、棒、ブロック。 |
| コンベヤーの方向 | LにR、RからL、RからR、Lへの（ソフトウェア制御） |
| コンベヤーの高さ | 900 ± 40のmm |
| コンベヤーの速度 | 最高。1,500 mm/s |
| コンベヤーの幅の調節 | 自動 |
|
設備条件
|
|
| 電源 | AC220Vの± 10% 50/60Hz |
| パワー消費量 | 3kW |
| エア・サプライ | 4 | 6Kgf/cmの² |
| 次元（信号タワーを除いて） | 2,570のmm （l） X 1,210のmm （w） X 1,509のmm （h） |
| 機械重量 | 1,800kg |
|
オペレータ・インタフェース
|
|
| ハードウェア | LCDのモニター、マウス及びキーボード |
| オペレーティング システム（OS） | Windows 7またはより高い |
| 制御方式 | 産業PC |
| 入力/出力インターフェイス | SMEMAの標準 |
|
印刷変数
|
|
| ステンシル フレーム サイズ（LXW） | 、720のmm X 300のmm 1,800mm x 750mmに調節可能 |
| テーブルの調整範囲の印刷 | X:±10 mm、Y:±10 mm/:± 2° |
| 印刷物の速度 | 10~200 mm/s |
| スクイージ圧力 | 0.5~15kg （プログラム制御） |
| スクイージのタイプ | Std.:金属280/370mmの選択:ゴム製 |
| 打撃の方向の印刷 | 左から右、右から左に |
| スクイージの角度 | Std. 60°の選択45°、50°、55° |
| クリーニング システム | 自動ぬれた、乾燥した、真空（選り抜きソフトウェア） |
|
光学系
|
|
| 視野（FOV） | 8つのmm X 6つのmm |
| 基準タイプ | 円、三角形、正方形、ダイヤモンド、十字 |
| 基準サイズ | 0.5~4.0 mm |
| 視野の方法 | CCDのカメラは及び見る |
| 第2点検 | 逃すことを点検するMax.100窓及び |
| 不十分（std.） | |
| 選択 | |
| SPIのクローズド・ループ | |
| 温度、湿気の監視及び表示 | |
| PCBのトレーサビリティのための外的なバーコードの走査器 | |
| ステンシル、はんだののり、スクイージのトレーサビリティのための手持ち型のバーコードの走査器 | |
