起源の場所:
中国
ブランド名:
Fuji
モデル番号:
NXT III M6

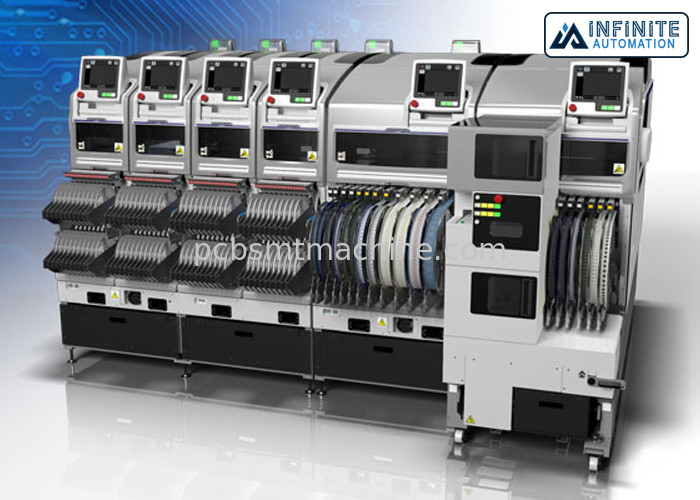

使用され、十分に調整される富士NXT M6 IIIのモジュラー置く機械
富士NXT IIIのM6配置機械富士使用され、十分に調整されたNXT M6 III多機能モジュラー置く機械
富士NXT IIIのM6配置機械は多機能モジュラー置く機械である。 速度のために造られて、それはより速いX-Yロボットおよびテープ送り装置を、また1時間あたりの35,000の破片を達成する新しいH24頭部を特色にする。NXT IIIは極度な置く正確さの大量生産で使用される最も小さい部品を支える。 富士NXT III M6 SMTの配置機械は生産性を改善したいと思うとき選ぶべき機械である。 より速いX-Yロボットおよびより速いテープ送り装置、また新開発の「飛行視野」の部品のカメラ、平均はすべての部分のサイズおよびタイプのために能力の置を高めた。新しいH24Gの高速頭部はモジュール、NXT II.の最高速度からの44%の改善ごとの37,500 cph （1時間）を（生産性優先順位モード）あたりの破片達成する。
富士NXT IIIのM6配置機械特徴
0201のサポートmmの部、+/-正確さを置く0.025 mm
改善された有用性
高い両立性
特徴:
| M3 III | M6 III | |||
| 適当なPCBのサイズ（LxW） | 48 x 48のmmへの305 x 610のmm （単一のコンベヤー） | 48 x 48のmmへの610 x 610のmm （単一のコンベヤー） | ||
| 48 x 48のmmへの305 x 510のmm （二重コンベヤー/単一） | 48 x 48のmmへの610 x 510のmm （二重コンベヤー/単一） | |||
| 48 x 48のmmへの305 x 280のmm （二重コンベヤー/二重） | 48 x 48のmmへの610 x 280のmm （二重コンベヤー/二重） | |||
| 部分のタイプ | 20までのタイプの部品（8つのmmテープを使用して計算される） | 45までのタイプの部品（8つのmmテープを使用して計算される） | ||
| PCBの搭載所要時間 | 二重コンベヤーのため:0秒（連続操作） | |||
| 単一のコンベヤーのため:2.5秒（M3 IIIモジュール間の輸送）、3.4秒（M6 IIIモジュール間の輸送） | ||||
| 配置の正確さ | H24G | :+/-0.025 mm （標準的なモード）/+/-0.038 mm （生産性優先順位モード） （3sigma） cpk≥1.00 | H24G | :+/-0.025 mm （標準的なモード）/+/-0.038 mm （生産性優先順位モード） （3sigma） cpk≥1.00 |
| （基準マークの標準） | V12/H12HS | :+/-0.038 （+/-0.050） mm （3sigma） cpk≥1.00 | V12/H12HS | :+/-0.038 （+/-0.050） mm （3sigma） cpk≥1.00 |
| *置く正確さは富士によって行なわれるテストから得られる。 | H04S/H04SF | :+/-0.040 mm （3sigma） cpk≥1.00 | H08M/H04S/H04SF | :+/-0.040 mm （3sigma） cpk≥1.00 |
| H08/H04 | :+/-0.050 mm （3sigma） cpk≥1.00 | H08/H04/OF | :+/-0.050 mm （3sigma） cpk≥1.00 | |
| H02/H01/G04 | :+/-0.030 mm （3sigma） cpk≥1.00 | H02/H01/G04 | :+/-0.030 mm （3sigma） cpk≥1.00 | |
| H02F/G04F | :+/-0.025 mm （3sigma） cpk≥1.00 | H02F/G04F | :+/-0.025 mm （3sigma） cpk≥1.00 | |
| GL | :+/-0.100 mm （3sigma） cpk≥1.00 | GL | :+/-0.100 mm （3sigma） cpk≥1.00 | |
| 生産性 | H24G | :37,500 cph （生産性優先順位モード）/35,000 cph （標準的なモード） | H24G | :37,500 cph （生産性優先順位モード）/35,000 cph （標準的なモード） |
| *上記の効率は富士で行なわれるテストに基づいている。 | V12 | :26,000 cph | V12 | :26,000 cph |
| H12HS | :24,500 cph | H12HS | :24,500 cph | |
| H08 | :11,500 cph | H08M | :13,000 cph | |
| H04 | :6,500 cph | H08 | :11,500 cph | |
| H04S | :9,500 cph | H04 | :6,500 cph | |
| H04SF | :10,500 cph | H04S | :9,500 cph | |
| H02 | :5,500 cph | H04SF | :10,500 cph | |
| H02F | :6,700 cph | H02 | :5,500 cph | |
| H01 | :4,200 cph | H02F | :6,700 cph | |
| G04 | :7,500 cph | H01 | :4,200 cph | |
| G04F | :7,500 cph | G04 | :7,500 cph | |
| GL | :16,363 dph （0.22の秒/点） | G04F | :7,500 cph | |
| 0F | :3,000 cph | |||
| GL | :16,363 dph （0.22の秒/点） | |||
| 支えられた部品 | H24G | :0201から5つx 5つのmm | 高さ:2.0までmm | |
| V12/H12HS | :0402から7.5 x 7.5 mm | 高さ:3.0までmm | ||
| H08M | :0603から45 x 45のmm | 高さ:13.0までmm | ||
| H08 | :12 x12への0402 mm | 高さ:6.5までmm | ||
| H04 | :1608から38 x 38のmm | 高さ:9.5までmm | ||
| H04S/H04SF | :1608から38 x 38のmm | 高さ:6.5までmm | ||
| H02/H02F/H01/0F | :1608から74 x 74のmm （32 x 180のmm） | 高さ:25.4までmm | ||
| G04/G04F | :0402から15 x 15のmm | 高さ:6.5までmm | ||
| モジュールの幅 | 320のmm | 645のmm | ||
| 機械次元 | L:1295のmm （M3 III x 4、M6 III x 2）/645のmm （M3 III x 2、III） M6 | |||
| W:1900.2 mm、H:1476のmm | ||||
私達の会社は代わりとなるSMTの工場自動化および生産の解決の提供に、無限オートメーション焦点を合わせている。私達に中国で工場倉庫が新しく、使用されたSMT機械の販売を提供するためにあり。 無限オートメーションは完全なSMTの一貫作業解決を、私達提供する中古真新しく、最もよい条件/pre-owned SMT機械および装置はんだののりプリンター、SMT Mounter、AOI、SPI、リンク コンベヤー、産業洗剤およびすべての工場自動化プロダクトを提供する。
問い合わせを直接私たちに送ってください.
