起源の場所:
中国
ブランド名:
INFITEK
モデル番号:
NL-M-TN、NL-L-TN、NL-LL-TN、NL-XL-TN
NG OK ソーター・アンド・バッファ・コンベヤー SMT 組み立て設備 リンクコンベヤー
横向きNG/OKマシン,横向きNG/OKソートとバッファコンベア,モジュール式設計SMTリンクコンベア

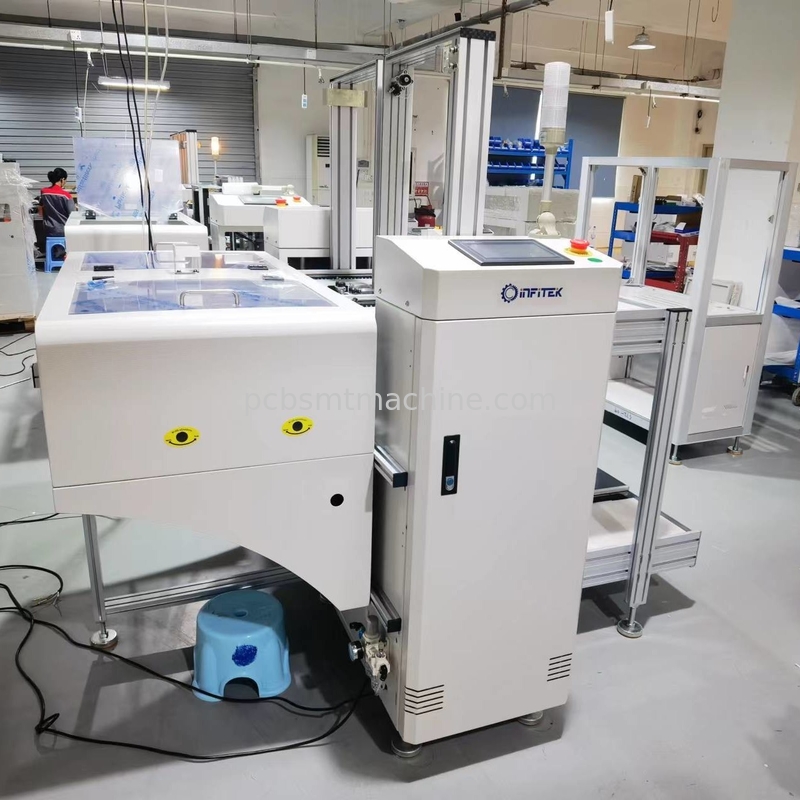

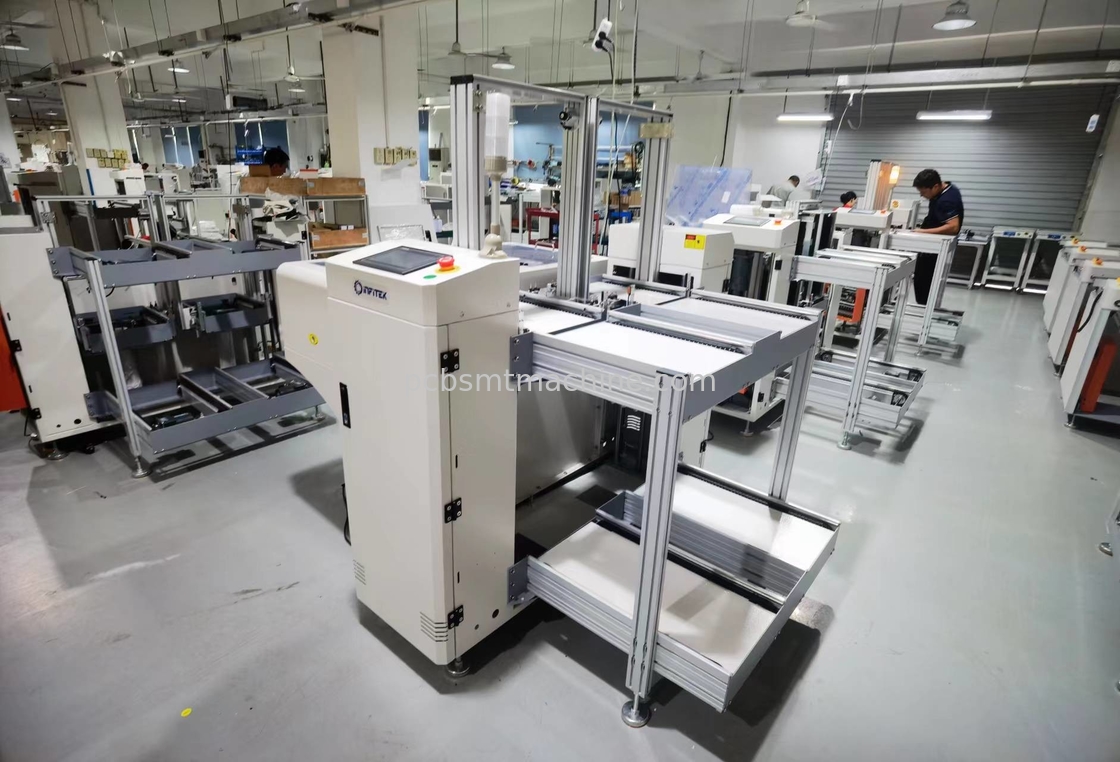

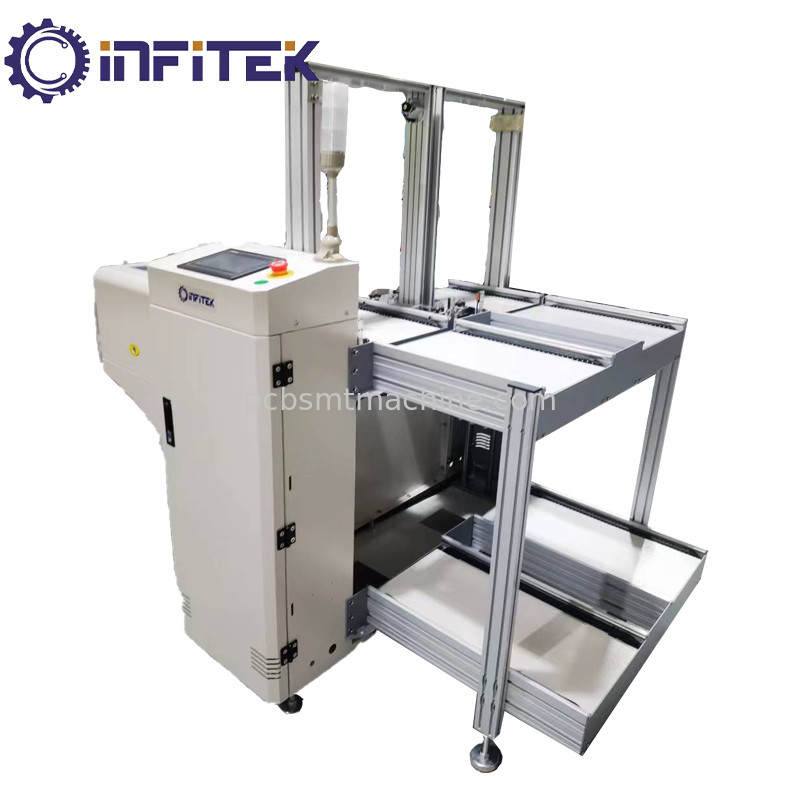

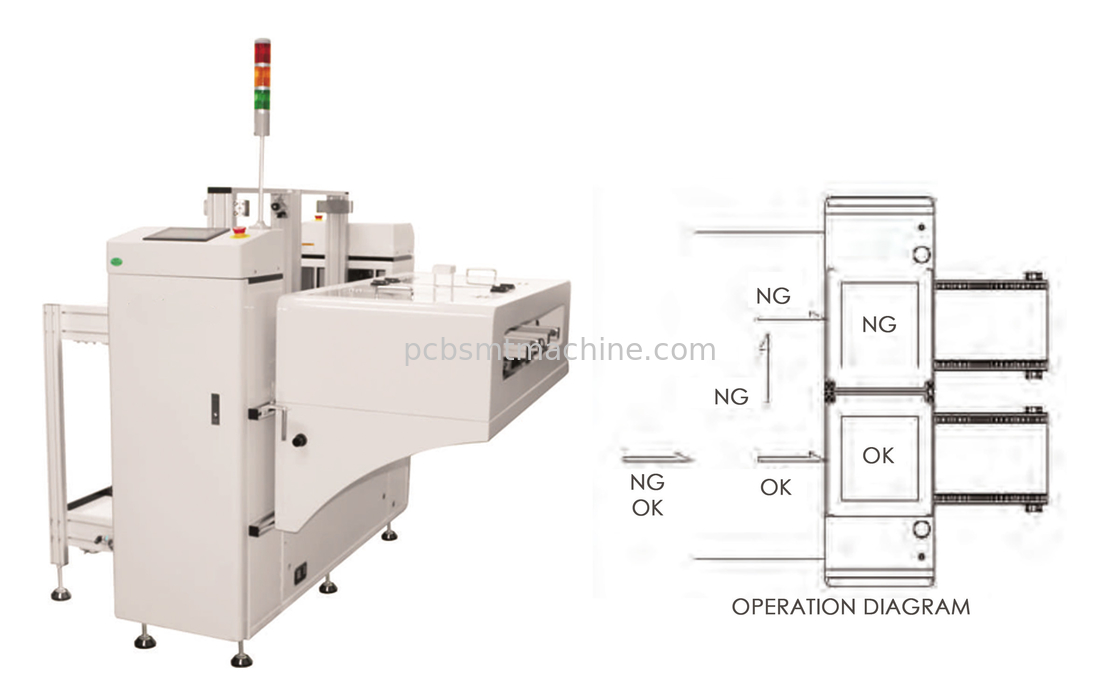

横軸NG/OK機械は,SMT生産ラインのPCBボードの自動ロード作業に使用されます.このSMTコンベヤーシステムは,良いおよび良い (NG) PCBを分類し,自動的にNGボードを分離するために使用されます.INFITEK SMT NG/OK水平バッファユニットは,検査機 (AOI/SPI) の後にNG (Not Good) とOK (Good) のボードを保管し,OKのボードを次のプロセスに移すためのバッファとして使用されます.NGボードは,視覚的な検査のために上部コンベヤーに行く. INFITEK SMT水平NG/OK機械は耐久的で安定した設計を持っています.このバッファコンベアシステムは,特殊なガス回路設計によりPCB破損を排除します.INFITEK水平NG/OKソートとバッファコンベアーは,さまざまなPCBサイズにモデルが利用可能で,顧客の要求に応じてカスタマイズすることができます.
特徴:
| テクニカルパラメータ | |
| 記述 | このユニットは,双面板とトランシーバーボードの自動ロード操作に使用されます. |
| 雑誌番号 | 上部コンベア: 1 雑誌,下部コンベア: 1 雑誌 |
| マガジン交換時間 | 約.30秒 または指定 |
| インデックスピッチ | 10.20.30.40mm または指定する |
| 電源 | AC1P110V/220V |
| パワー | 最大300VA |
| 空気圧 | 4-6bar,10ltr/min 最大 |
| 輸送高度 | 900±20mm (またはカスタマイズ) |
| 輸送方向 | 左から右へ 右から左へ |
| 仕様 | ||||
| モデル | サイズ (L*W*H MM) | PCBのサイズ (MM) | ラックサイズ (L*W*H MM) | 体重 (kg) |
| NL-M-TN | 1800*1435*1250 | 50*80-330*250 | 355*320*563 | 310 |
| NL-L-TN | 2065*1690*1250 | 50*80-445*330 | 460*400*563 | 340 |
| NL-LL-TN | 2330*1810*1250 | 50*80-530*390 | 535*460*563 | 370 |
| NL-XL-TN | 2330*1950*1250 | 50*80-530*460 | 535*530*563 | 400 |
問い合わせを直接私たちに送ってください.
