日立シグマG5はおよび元および使用される場所のメカニズム選ぶ

日立シグマG5はおよび元および使用される場所のメカニズム選ぶ

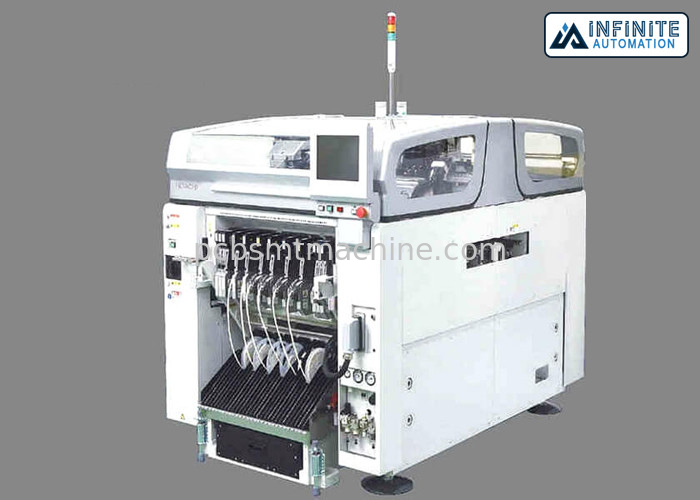

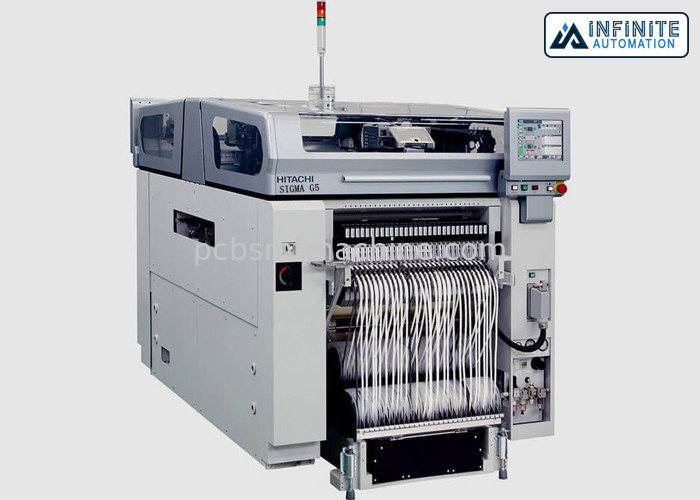

日立シグマG5は機械の、元のおよび使用されたSMT機械を選び、置く

日立シグマ ディレクト・ドライブの頭部、オーバードライブの動き検出の器具および線形motor-driven X-Yビームのような機能との密集した優れたモジュラーmounter高い生産性をおよび良質は達成する。柔軟に構成のタイプの変更を扱うことができるように日立SIGMA-G5一突きおよび場所機械はすぐにヘッド単位および皿の単位を変えることを可能にする。このSMTの破片のmounterは維持管理の重要な改善を提供する。

日立MounterシグマG5は特色になる:

Windows XPオペレーティング システムおよび表示;15のノズル直接ドライブ頭部、リニア モーター ドライブX-Y軸線が装備されている色LCDのタッチ パネルの表示シリーズ シグマG5モジュールの配置機械日立シリーズ直接ドライブ モジュールMounterは65000CPHの高い収穫を達成するために認識、Ｙ軸の最適化の調節を停止しない。

概念:

オーバードライブの動き

最終的なアクセス

極度の広い範囲DDH V5

スマートな操作

自発的なライン操作

広く開かれた&Easyアクセス

速い交換

自動転換PPのタイプ

リサ

送り装置のホット スワップ

破片理論の速度84500chip

配置の範囲1005 （0402） -32mmIC

0.03mm前後の配置の正確さ

力1.80kWh

日立シグマG5変数

高速頭部2の配置頭部/モジュールのヘッド構造の取付け、15のノズル/配置の頭部

普遍的な頭部2の配置の頭部/モジュール、3つのノズル/配置の頭部

高速頭部70,000のcph （1つのモジュール）

普遍的な頭部14,500cph （1つのモジュール）

30um頭部が付いている高精度の頭部40um

適当な部品長さおよび幅の高速頭部0.4 x 0.2mm | 44 x 44mm

普遍的な頭部1.0 x 0.5 | 55 x 55mm 150 x 26mm

高速頭部12.7mmの普遍的な頭部の厚さ25.4mm

力AC3段階200Vの± 20V 50/60Hz

皮相電力は約7.4 KVAである

1時間あたりのパワー消費量は1.80kWhについてある

周囲温度20の± 10

包囲された湿気30 | 80%

空気圧0.45 | 0.69Mpa （4.6 | 7Kgf/cm2）

真空圧力-93kPa

床load-bearing 1,009kg
