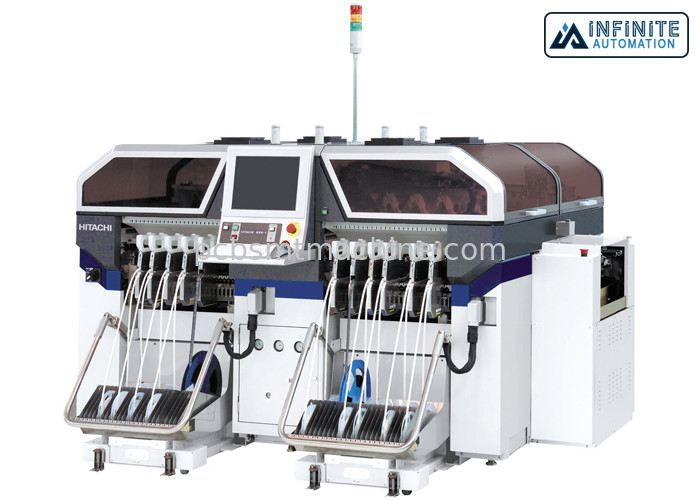

日立GXH-3一突きおよび場所機械、95000台のCPHの、元のおよび使用されたSMT機械

前の生成GXH-1Sの特徴に付着する高速モジュラー配置機械GXH-3はディレクト・ドライブの配置のヘッド吸引の使用を、ステッカー ヘッド行為および構造再構成の組合せを用いる直接ドライブ配置の頭部のX-Yドライブ シャフトのリニア モーター、12の部品の一度だけの同一証明および他の機能および高速開発企業の1時間あたりの95,000ポイントのトップレベル生産を提供する一つずつ続けた。4つの頭部は部品の広い範囲を取付けるのに使用することができる自由台紙の高速取付けの頭部（12のノズル）および多目的取付けの頭部（3つのノズル）が装備されている。各単位はそれぞれ指定負荷の頭部である場合もあり、送り装置は、「GXH-3」いろいろな生産設備のために適している。（200までのタイプの部品）各々の構成の土台の頭部は構成の認識のカメラおよび板認識のカメラが装備されている。各単位は土台ポイントの基質のサイズそして数に適するために基質のY位置を調節し、高精度および高速配置を達成する機能が装備されている。

日立GXH-3一突きおよび場所機械

速度の取付け:95000 CPH

重量3419kg

構成の範囲:01005 （0402mm）

機械記述:

• 0201 （0603mmの）破片から100x26mmのコネクターまで及ぶ部品を置く95000 CPHの馬鹿馬鹿しい配置率の配置システム、および柔軟性。
• 2個の独立した仕事の細胞（段階）は2枚の板の同時アセンブリを可能にする。
• すべてのXおよびＹ軸はリニア モーターによって作動する。
• 各Ｙ軸に高められた安定性および反復性のための2つのモーターがある。
• 4つの配置の頭部は12までのノズルをそれぞれ備えている。
• 全部品の忙しい認識。
• 構成の存在、オリエンテーションおよび正しい厚さのためのそれぞれヘッド点検のライン センサー。
• 独特な板コンベヤ・システム移動生産の間に置いている最適板のための両方の柵。
• これ以上の「固定柵」
• 選択は01005の（0402mmの）破片の部品の配置のためにある。

指定:

• 破片理論の速度95000/破片
• 0.6 x 0.3の範囲を取付ける（0201） | 44 x 44
• プラス マイナス0.01mmの正確さの位置
• PCBのサイズ50 * 50-460 * 460mm
• 装置のサイズ23502664x1400mm
• 装置の重量3419kg
• PCBのサイズ:5050-460460mm
• 構成の範囲（mm）に付すことができる:0.6 x 0.3 （0201） | 44 x 44
• 場所の数:100
• 理論的な破片の速度:95000部分/時間
• 正確さの取付け:± 0.01mm
• 板時間:約2.5秒（155mm） （最も適した条件）の下のサーキット ボードの長さ
• 厚さ:0.5 | 0.5mm
• 全体寸法:23502664x1400mm
• 日立日立Mounter
• GXH-3のGXH3モジュールの配置機械重量:3419kg 50 x 50から460 x 460mm （610 x任意460）
• 厚さ:0.5から5.0mm
