Hanwha HM520のモジュラー一突きおよび場所機械、80,000台のCPHの、元のおよび使用されたSMT機械

Hanwha HM520のモジュラー一突きおよび場所機械は携帯電話および自動車適用のような大量/高性能電子工学のための理想的なmounter、である。憶病な構成のより密に住まれるようになっていてサイズおよびPCBsが配置の反復性および正確さはより重大である。Hanwha HM520シリーズはこの様式の適用に理想的に適する。HM520 HSモジュールは回転式頭部を使用してそれを達成するためにより小さい破片の部品を高速で扱うことができる。FSモジュールは盾を含む正方形によって装置できるより大きい部品55mmまで置くことができる多機能モジュールである。HMシリーズ機械は部品のバーコードによって追跡する追跡、PCBおよび十分に理性的なシステムから十分にたどることができる。すべてはT解決の工場管理ソフトウェアによって管理され、制御される。

HMシリーズの主利点:

• 高い効率のラインの長さの減少
• 所有権の非常に安価
• 使いやすいソフトウェア
• 大量/高い組合せの生産のための理想
• すばらしい速度および高精度を与える前の破片の射手モデル上の改善された軸線そしてフレームの設計
• 改良された構成の範囲および今0.2mm x 0.1mmの部品を置くことができる高速で
• オペレータ便宜上タッチ画面が付いている使いやすいMMIおよびオフ・ライン ソフトウェア
• 必要なターゲットcphおよび送り装置の条件による十分にモジュラー方式
• 標準として高速指示のための新しい送り装置のタイプおよび理性的

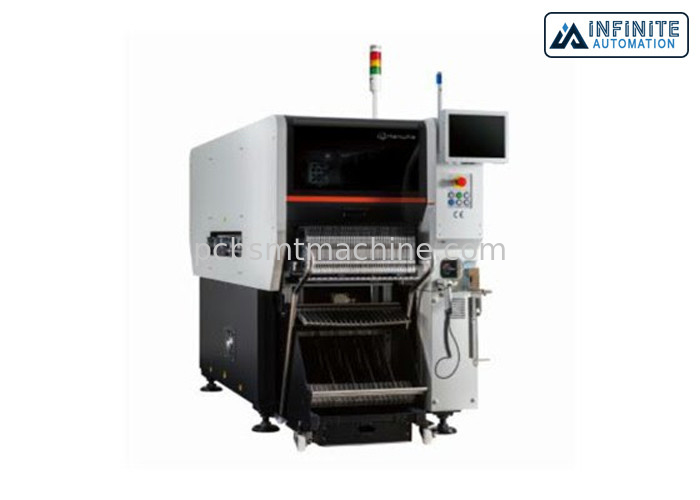

Hanwha HM520のモジュラー一突きおよび場所機械

Hanwha HM520の破片Mounter

パッチの速度:80,000 CPH

サイズ:890x2370x1930mm

重量:1605KG

製品の説明:Hanwha HM520のモジュラー一突きおよび場所機械、それはHanwhaの長さに最初モジュラー破片のmounter、890MMである。

パッチの速度:80,000 CPHの紡錘の頭部、サイズ:890x2370x1930mmの重量:1605KG

Hanwha HM520のモジュラー一突きおよび場所機械、それはHanwhaの最初モジュラー破片のmounter、890MMの長さである。

890MMの長さのultra-small破片のmounter

80,000CPH （回転式頭部）

60,000 CPH （ピアノ頭部）

LEDプロダクト:72,000 CPH （回転式）

一突きおよび置く問題の自動検出。

自動的に吸引/土台位置および高さの偏差を補充すること

回転によって引き起こされるLEDの欠陥を防ぐ

PCB:最高の（l） 750x （w） 580mm （任意）

装置のサイズ:2370x1440x890mmEquipment重量:1605KG

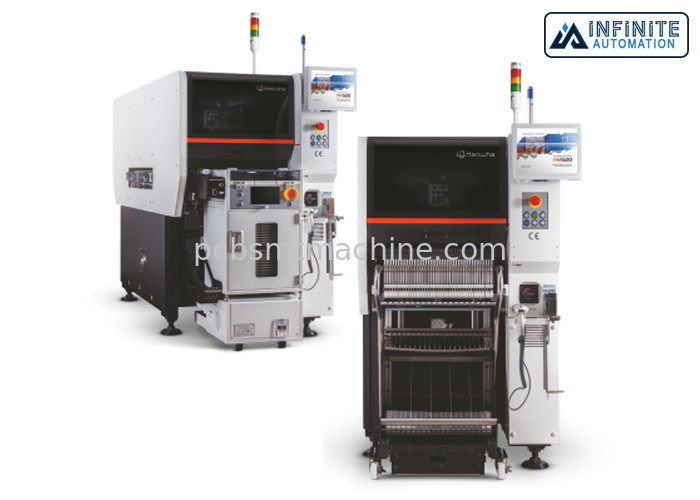

回転式頭部が装備されているHanwha HM520のモジュラー一突きおよび場所機械は高速モジュラー破片Mounterである。

03015Chip | 14mmは高速の適用によって基本的に、対応。

高精度の電気送り装置は、実際の生産性および配置の質を改善する。

Hanwha HM520の破片のMounter変数はシャフトの番号が付いている:10のシャフト*速度を取付ける2つの片持梁:正確さを取付ける80000CPH （回転式ヘッド条件）:1mElectricallyによって運転される高速および高精度

高い生産性

20の紡錘の頭部:

1回カメラを20紡錘を識別するために修理するのに使用できるように小さく、軽い頭部への設計。

苦境のカメラの高く明確で高いピクセル:

高いゆとり（5M）のカメラを使用しなさい、小型LEDの破片、高速の携帯電話のマイクロ チップ（0402,0603）を選び、置くことができる。

HM送り装置（8mm）:

新しい設計8mm HMの送り装置、引き続いてショートさせた一突きおよび場所の時間24%。

最大限に活用されたLEDの生産:

回転式頭部の適応によって、74000CPH少数のHMの送り装置との実質の生産の速度に達した。

拡大された区域の生産性:

拡大されたPCBの生産のサイズ（L750mm）、Shrinked装置の長さ（W0.89M）、非常に拡大された単位面積の生産性。（40% Decanシリーズ一突きおよび場所機械よりもっと）。

Badmark情報の共有によってサイクル時間を減らしなさい:

これらの共有によってサイクル時間を減るsmtの一貫作業の他の装置が付いている最初装置によって識別される分け前の悪い印情報悪い印情報。

高い信頼性

側面図のカメラは、部品を逃すことを防ぐ:

PCBにPCBにそして場所の部品の後に部品を問題を置く構成の失敗を防ぐために置く前に点検する工程の間にノズルの状態および部品の状態を点検しなさい。そして自動的にPCBの正しい構成の位置悪い部品の置を防ぐために実時間の構成の高さを点検すれば。

自動正しい盗品および置く位置:

一突きおよび場所の位置を間違いを置くことを防ぐように訂正するのに口径測定の結果からのイングリッシュホーン データを使用しなさい。

高さセンサー:

高さセンサー、曲げられたPCBによって引き起こされる自動正しい置くことは位置の許容の使用によって教授なしで部品を浮彫りにするために選ぶことができる。

LEDの部品は機能の点検を逆にする:

逆またはない視野のカメラによってPCBに置く悪い部品を防ぐために部品を点検する。
