起源の場所:
中国
ブランド名:
Fuji
モデル番号:
AIMEX III

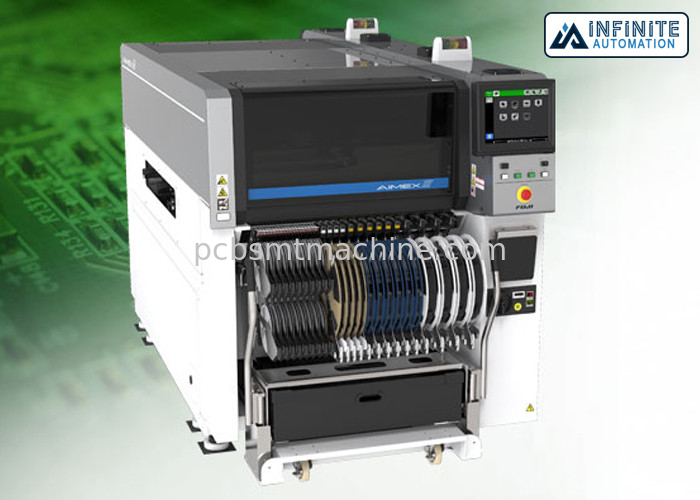

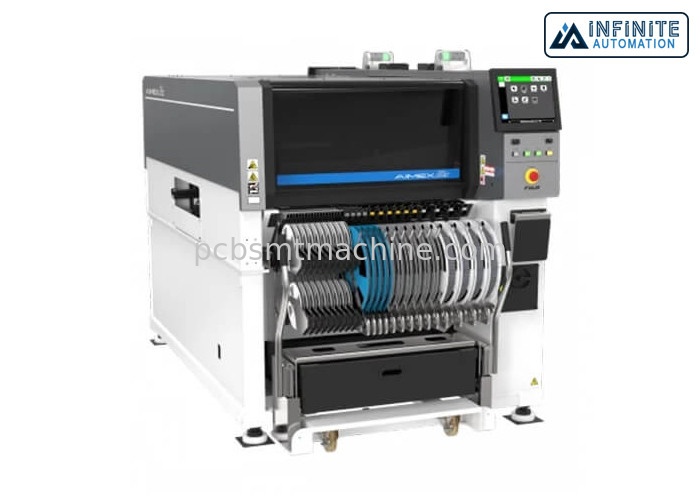

富士AIMEX III SMTライン機械適用範囲が広い配置のプラットホーム
富士AIMEX IIIの一突きおよび場所機械、AIMEX IIIの適用範囲が広い配置のプラットホームの、元のおよび使用されたSMT機械
富士AIMEX IIIは構成の柔軟性、PCBの柔軟性および生産の柔軟性のために設計されている。大きいパネルの生産か2つのモデルの同時生産のために適当。AIMEX IIIは大きいパネルを774まで（l） X 710の（w） mm支えることができる。2つのプロダクトの同時生産は私達の二重コンベヤー構成機械を使用して可能である。AIMEX IIIはまたさまざまな生産方法を可能にし、パネルのサイズの広い範囲を支える。DXの頭部交換小さい破片からの大きい異様形態の部品への部品のサイズによる1つの行為の熱心な用具。また、広範囲を使用してノズルは一緒にそれ以上の有効な配置を提供する。AIMEX IIIは仕事のための最もよい用具に生産の間に動的交換を提供する。ボーダレスな生産は12ノズル、4ノズルおよび単一のノズル用具間のDynaHead交換を使用して可能に動的になる。
特徴:
大きいパネルのための生産か2つのモデルの同時生産
0402を（01005"） 1つの頭部との74 x 74のmmに支える
DynaHeadの動的交換
転換の計算を最小にすること
滑らかの生産を増や
指定:
| 基本指定 | |
| PCBのサイズ（LXW） | 48 x 48のmmへの774 x 610のmm （二重コンベヤー） * |
| 48 x 48のmmへの774 x 710のmm （単一のコンベヤー） | |
| *DoubleコンベヤーはPCBsを扱うことができる330までの（w） mm。PCBsは車線の実動モードを選抜するために二重コンベヤーの変更によって大きい（w） mmより330作り出されなければならない。 | |
| 送り装置容量 | 130まで（8つのmmテープ） |
| PCBの塔載所要時間 | 2.9秒 |
| 正確さを置くこと | H24G:+/-0.025 mm （標準的なモード）/+/-0.038 mm （生産性優先順位モード、開発中） （3sigma） cpk≥1.00 |
| （基準マークの基づいた参照） | H08M:+/-0.040 mm （3σ） cpk≥1.00 |
| の:+/-0.050 mm （3σ） cpk≥1.00 | |
| H02F:+/-0.025 mm （3σ） cpk≥1.00 | |
| H01:+/-0.030 mm （3σ） cpk≥1.00 | |
| 機械次元 | L:1280mm、W:2656mm、H:1556mm |
| 頭部を置くこと | ||||||
| H24G | H08M | H02F | H01 | の | ||
| ノズルの量 | 24 | 8 | 2 | 1 | 1 | |
| （または1つの爪） | ||||||
| 効率（cph） | 37,000 cph （生産性優先順位モード、開発中） | 13,000 | 7,300 | 4,200 | 3,000 | |
| 35,000 cph （標準的なモード） | ||||||
| 部分のサイズ | 5 x 5への03015のmm | 0603 （0201"） | 1608 （0603"） | 1608 （0603"） | ||
| （mm） | 高さ: | 45 x 45に | 74 x 74に（32 x 180） | 74 x 74に（32 x 180） | ||
| 2.0までmm | 高さ: | 高さ: | 高さ: | |||
| 13.0までmm | 25.4までmm | 38.1までmm | ||||
| 部分の存在 | ○ | ○ | ○ | x | ||
| 点検 | （H08MQ） | |||||
| 部品 | テープ | ○ | ○ | ○ | ○ | |
| 供給 | 棒 | x | ○ | ○ | ○ | |
| 皿 | x | ○ | ○ | ○ | ||
| DynaHead （DX） | ||||
| ノズルの量 | 12 | 4 | 1 | |
| 効率（cph） | 27,000 | 12,000 | 5,800 | |
| 部品の存在機能:26,000 | ||||
| 部分のサイズ | 12.5 mm斜めにおよびYへの0402は（01005"） 7.5 mmまたはより少なくである | 1608 （0603"） | 1608 （0603"） | |
| （mm） | 高さ: | 15 x 15に | 74 x 74に（32 x 100つ） | |
| 3.0までmm | 高さ: | 高さ: | ||
| 6.5までmm | 25.4までmm | |||
| 正確さを置くこと | +/-0.038 （+/-0.050） mm （3σ） cpk≥1.00 | +/-0.040 mm （3σ） cpk≥1.00 | +/-0.030 mm （3σ） cpk≥1.00 | |
| （基準マークの基づいた参照） | ||||
| 部分の存在 | o | x | o | |
| 点検 | ||||
| 部品 | テープ | o | o | o |
| 供給 | 棒 | x | o | o |
| 皿 | x | o | o | |
