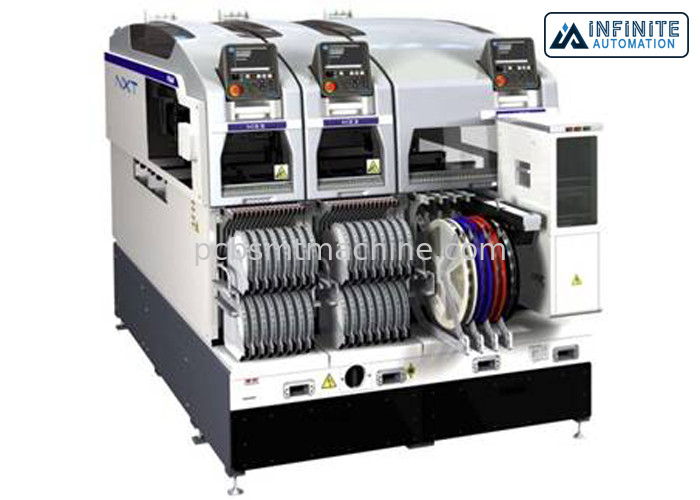

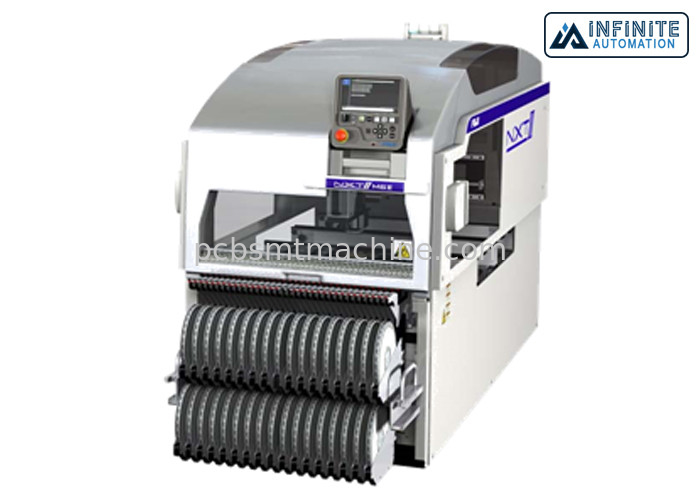

富士NXT M6 II元および使用される拡張可能なSMTの一突きの場所機械

富士NXT M6 IIの拡張可能な配置のプラットホーム、元のおよび使用されたSMTの一突きおよび場所機械

富士NXTは現代生産環境の要求に応じるように設計されている。その交換可能な配置の頭部は各機械モジュールがおよび–公正な分の完全な生産ラインの転換を可能にすること高速破片のmounterか多機能の配置機械として作用するようにする。NXTモジュールは急速に再構成可能実時間生産の要求にあなたの能力を保障するためにである。M3II、M6IIは最近M6II SP （高精度なモジュール）モジュールを整理され、すぐに再配列することができるとりわけあなたの独特な、絶えず変化する生産環境に合うために進水させ。水平搭載の理性的な送り装置はだけでなく、部品が荷を積まれるようにし機械がID機能として間、板で必要とされるところに部品は提供されることを除去するセットアップされた間違いを、保障する動く。

NXT-II富士の拡張可能な配置のプラットホーム、富士NXT-II富士の拡張可能な配置のプラットホーム、富士機械Mfgの富士機械パートナー、インド
交換可能な置く頭部

交換可能な頭部は各モジュールが高速破片の土台および異様形態の部品配置ほとんどすべての表面の台紙の構成のタイプを支え、両方を行うようにする。

NXTはPCBのサイズを収容でき、534 x 610までのmm自動柵の幅の調節および任意自動用具ピン サポート システムが装備されている。理性的な送り装置は標準的で、あらゆる利用できるスロットに巻き枠の転換で防ぎ残りの構成および予防保全の管理を提供するすぐに構成の損失を荷を積むことができる。言語中立NXTはアイコン ベースのオペレーティング システム訓練オペレータのための習熟曲線を最小にし、ラインを動かしているオペレータの効率を改善する。頻繁に伴う質およびこれは生産性の典型的な実施問題を除去する
新技術の統合。

送り装置容量:
M3II -20までのタイプ（8つのmmテープ）
M6II -45までのタイプ（8つのmmテープ）

PCBの塔載所要時間:
二重コンベヤー:連続的な0秒
単一のコンベヤー:2.5秒
（M3llモジュールの単一のコンベヤーだけを使用して:3.4sec）
（M6llモジュールだけを使用して）

正確さを置くこと:
破片:± 0.05 mm （3シグマ）
4側面の加鉛:0.03 mm （3シグマ）

効率:
H12HS:22,500 CPH
H08:10,500 CPH
H04:6,500 CPH
H02:5,600 CPH
H01:4,200 CPH

適当な部品:
H12HS:7.5 x 7.5mmの最高の高さへの0402 （01005）:3.0mm
H08:12のx12 mmの最高の高さへの0402 （01005）:6.5 mm
H04:最高の高さ38 x 38のmmのへの1608 （0603）:9.5 mm
H02/H01:74 x 74mm （32mm x 180mm）の最高の高さへの1608 （0603）:25.4mm

モジュールの幅:
M3II - 320mm
M6II - 645mm

機械次元:
4MII基盤- L:1390mm x W:1934mm x H:1474mm
2MII基盤- L:740のmm X W:1934mm x H:1474mm
