起源の場所:
中国
ブランド名:
Panasonic
モデル番号:
NPM D3A

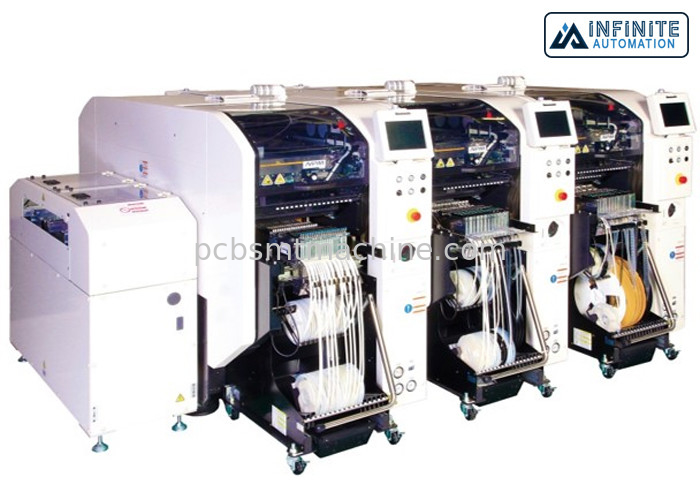

松下電器産業NPM-D3Aのモジュラー一突きおよび場所機械、46000 CPH、元のおよび使用されたSMTの一突きおよび場所機械
松下電器産業NPM-D3Aのモジュラー一突きおよび場所機械は軽量の16ノズルの頭部V3の採用を特色にする。この特徴は同時にX /Y斧を運転し、構成の認識操作の間に最適の細道を選ぶことによって配置の気転の時間の改善の助けを提供する。松下電器産業NPM-D3A SMTの一突きおよび場所機械はそれ以上の前進動作制御およびそれによりX /Z軸線の移動時間を減らすことによって配置の気転の時間の改善を提供するヘッド ドライブ単位の動作制御の進歩と設計されている。この機械はまたマイクロチップに積み込みのアルゴリズムを高めることによって生産性の改善を提供する新しい積み込み操作のアルゴリズムと設計されている。
特徴:
軽量の16ノズルの頭部V3の採用
ヘッド ドライブ単位の動作制御の進歩
新しい積み込み操作のアルゴリズムの使用
指定:
|
モデルID
|
NPM-D3A
|
|
| PCB次元（mm） *1 | Dual-laneモード | L 50 × W50 | L 510 × W 300 |
| Single-laneモード | L 50 × W50 | L 510 × W 590 | |
| PCBの交換時間 | Dual-laneモード | サイクル時間が3.6 sまたはより少なくである場合の0s* *No 0s |
| Single-laneモード | 3.6s*は*When短いコンベヤーを選ぶ | |
| 電気源 | 3-phase AC 200、220、380、400、420、480ボルト2.7 KVA | |
| 空気の源*2 | 0.5 MPa、100つのL /min （A.N.R。） | |
| 次元（mm） *2 | W 832の× D 2 652 *3 × H 1 444 *4 | |
| 固まり | 1つの680のkg （主体のためにだけ:これは選択構成によって異なる。） | |
| 配置の頭部 | 軽量の16ノズルの頭部V3 （一人当たり） | |
| 高い実動モード[] | ||
| 最高。速度 | 46 000 cph （0.078 s/の破片） | |
| 配置の正確さ（Cpk≧1） | ±37 μm/chip | |
| 構成次元（mm） | 0402破片*6 | L 6 × W 6の× T3 | |
| 構成の供給 | 収録 | テープ:4/8/12/16のmm |
| 最高。68 （4つ、8つのmmテープ、小さい巻き枠） | ||
