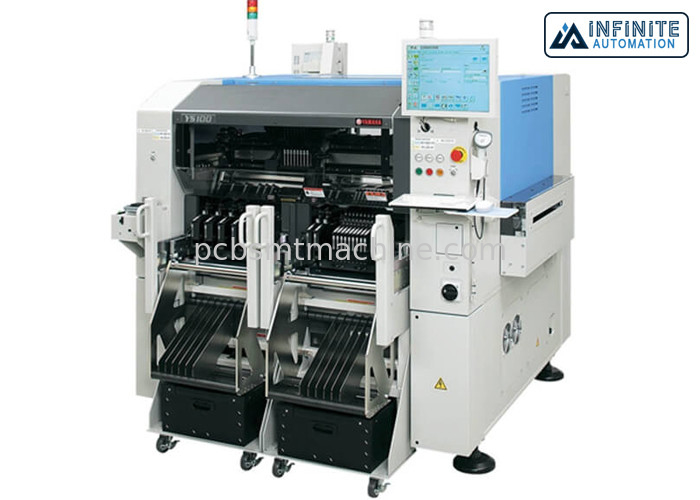

25000CPH Yamaha YS100 SMTの配置機械原物および使用される

Yamaha YS100の一突きおよび元および使用される場所機械25,000CPH

Yamaha YS100の一突きおよび場所機械は8つの独立したZサーボ管理された頭部を運ぶ高精度の単一の配置のビームと設計されている。YS100 SMT Mounterは破片とICの射撃間の完全なバランスを提供する。高出力重要、およびQFPs、コネクターおよび高い部品を含むより広い構成の範囲との使用のために超微粉（SF）の頭部との他である多くのノズルの変更が必要なときYamaha YS100は2つの（2）版、飛行ノズルの変更（FNC）の頭部との1で利用できるのための。

1時間あたりの19.6k部品までのの配置率によって、YS100は速い。配置の正確さはICのための30ミクロンである。それは大きいコネクター（100x45 mm）、良ピッチおよび部品に0.4x0.2 mm （01005）からの部品の広い範囲を15までのmm高い扱う。YS100は126のテープ供給の位置に遅れる。

特徴:

• 標準的なYS100はソフトウェアと来、製品品質を、生産の効率を高めるために改善する、ハードウエア特徴はNPIおよび転換の時間を短くし、下記のものを含んでいる維持を減らす:
• 理性的な電気送り装置
• 正確なstress-free構成の土台のためのZサーボ管理された配置の頭部
• 速い転換のための自動板幅そして厚さの調節
• 自動ノズルのクリーニングの場所
• 温度の変化を補う自動温度のフィードバック
• PCBを取除き、きれいにする必要性を除去する基準回復機能
• 容易な組み立てを促進し、送り装置の組み立てを減らす送り装置の表示器
• 板転送時間を減らすための二重板支援システム
• テープ カッター

高速取付け容量の処理

• 25,000CPH （0.14sec/CHIP等量:最適条件）
• +/-50μm （破片）、
• +/-30μm （QFP）土台
• フルタイム操作の絶対正確さ
• からのW45xL100mmまたは少数の部品そして長いコネクターによってに部品の広い範囲を0402の破片扱う
• 15mmの高さの部品を扱うことができる
• 大型PCB （L510mm X W460mm）に適当
• 選択として利用できる作り付けのテープ カッター
• 機械類の両方指令およびEMCの指令を用いる一致
