起源の場所:
中国
ブランド名:
Yamaha
モデル番号:
YSM10
ドキュメント:

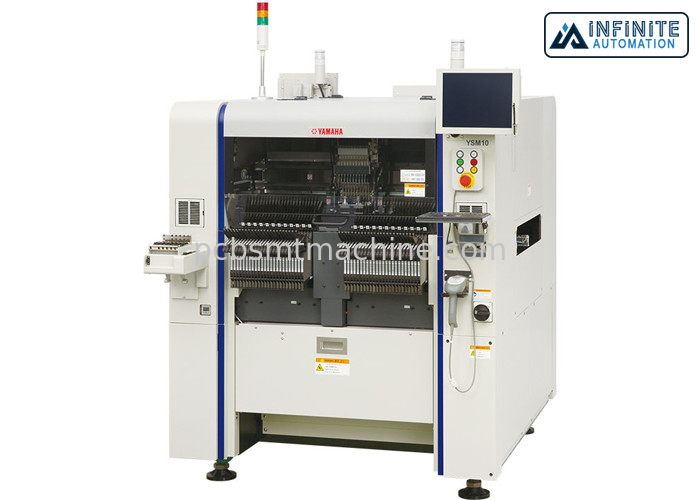

ヤマハ YSM10 コンパクト 高速モジュール型SMTマウンター 46,000CPH オリジナル・中古
ヤマハ YSM10は,YSMシリーズのエントリーモデルマウンターで,世界最速速度と汎用性の両方を達成しました.Yamaha YSM10 ピックアンドプレイス・マシンは,小さな03015mmチップの高い精度を保証する硬くて耐久的なマシンフレームで設計されています高速ヘッドであるにもかかわらず,トレイチェンジャーユニットでもうまく動作する.このヤマハ YSMシリーズマウンターHMヘッドには高級モデルと同等のスキャンカメラ (FOV□12mm) が装備されている.このスキャニングカメラは,部品の高さを 15mm に扱うW55 x L100mmまでのサイズを含むマルチカメラで,ほぼすべてのSMTコンポーネントに対応できます.Yamaha YSM10は,よりよい操作の便利さと高品質な生産を維持するために,すべての種類の機能と来ています..
特徴:
仕様:
| YSM10 | ||
| 適用されるPCB | L 510 × W 460mm - L 50 × W 50mm について | |
| 注: L950mmまで長さでオプションで提供されています. | ||
| 適用される部品 | 03015mm から W55 x L100mm (幅45mm を超えた部品のサイズについては,部品の認識はセクションに分けられます.) 高さ15mm以下 | |
| 注:6.5mm以上の部品の高さや12mm以上の部品サイズには多カメラ (オプション) が必要です. | ||
| 装着能力 | HMヘッド (10ノズル) 仕様: 46,000CPH (ヤマハ・モーターが定義した最適な条件下で) | |
| HM 5ヘッド (5ノズル) 仕様:31,000CPH (ヤマハ・モーターによって定義された最適な条件下で) | ||
| マウント精度 | +/-0.035mm (+/-0.025mm) Cpk 1.0 (3σ) | |
| (標準評価材料が使用された場合,ヤマハ・モーターが定義した最適な条件下で) | ||
| 部品タイプ数 | 固定プレート:最大96種類 (8mmテープフィード用の変換) 注記1 | |
| トレイ: 15種類 (sATS15とJEDECが搭載されている場合最大) | ||
| 電源 | 3相交流 200/208/220/240/380/400/416V +/-10% 50/60Hz | |
| 空気供給源 | 0.45MPa以上,清潔で乾燥した状態 | |
| 外部寸法 | L1,254 x W1,440 x H1,445mm | |
| 体重 | 約1,270kg | |
問い合わせを直接私たちに送ってください.
