起源の場所:
中国
ブランド名:
Minghao
モデル番号:
MH550/MH550DH/MH550DL
メーカー：Shenzhen Minghao Vision Technology Co.、Ltd

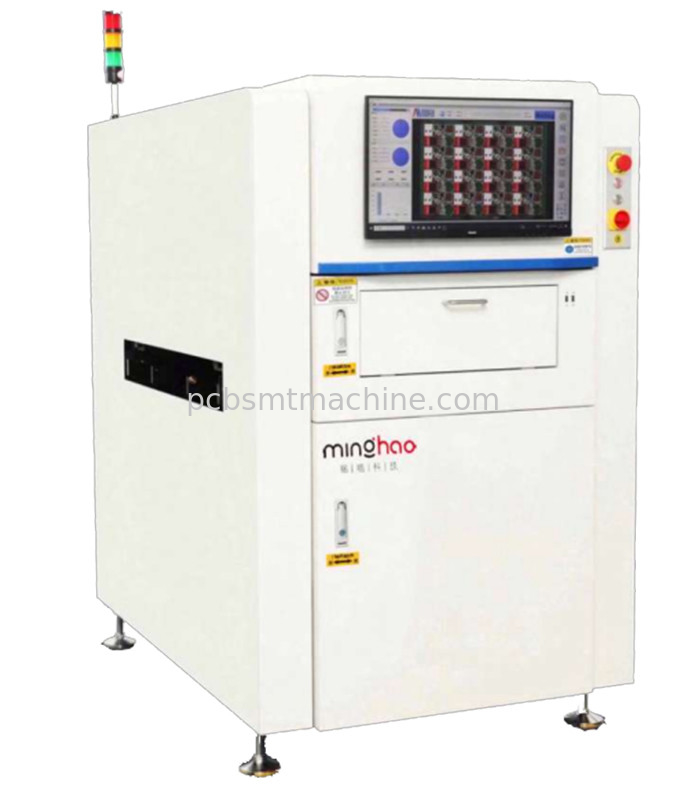

MH550シリーズ高度です3D光学検査システムの高精度検出のために設計されていますはんだ欠陥そしてコンポーネントの異常でPCBA（印刷回路基板アセンブリ）生産ライン。レバレッジ構造化されたライトイメージングそしてディープラーニングアルゴリズム、それは配達しますサブミクロン測定精度（≤1µmの再現性）最小限の誤報を伴う優れた欠陥識別のため。
| カテゴリ | 説明 |
|---|---|
| テクノロジー | 3D構造化光イメージング +ディープニューラルネットワーク（DNN）インテリジェントな欠陥分類用。 |
| 検出スコープ | コンポーネント：欠落、不整合、反転、歪んだ、損傷した。半田：不十分な/過度のはんだ、ブリッジング、ボイド、コールドジョイント、ブリキのビーズ（≥120µm）。 |
| 速度と効率 | 0.55秒/FOV;自動プログラムの切り替えによる混合ボードの生産をサポートします。 |
| 画像解像度 | 10µm/15µm（FOV：40×30mm/60×45mm）;RGB+W光源+4方向の構造化光。 |
| データと接続 | バーコード/QRコード認識、SPC分析、MES統合、およびリモート監視。 |
| ハードウェア | 12MP高速カメラ、サーボ駆動のギアメカニズム、Nvidia GPU加速。 |
| カスタマイズ | PCBサイズで構成可能：50×50mmから1200×460mm;厚さ：0.5〜6mm。 |
| モデル | MH550 | MH550DH | MH550DL |
|---|---|---|---|
| PCBサイズ | 50×50mm - 510×460mm | 50×50mm - 510×600mm | 50×50mm - 1200×460mm |
| コンポーネントの高さ | 上/下：40mm | 上/下：40mm | 上/下：40mm |
| 解決 | 10µm @ 40×30mm Fov | 15µm @ 60×45mm Fov | 10µm/15µm構成可能 |
| 力 | 2KVA（AC220V） | 2.5kva（AC220V） | 2.5kva（AC220V） |
| 重さ | 〜880kg | 〜1100kg | 〜1100kg |
超高精度
1µmの再現性動的適応キャリブレーションを使用すると、マルチアングル投影（4/8方向）が影と歪みを排除します。
AI駆動効率
ワンクリックプログラミング：訓練されたコンポーネント/はんだジョイントの自動検出。SPCアラームトレーサビリティのためのリアルタイムデータエクスポート。
堅牢なハードウェア
高リジット構造高速操作中に振動を減らします。GPUアクセラレーションアルゴリズム（cuda、openmp）迅速な3Reconstructionのための。
汎用性の高いアプリケーション
と互換性がありますプレフローロー前検査SMTラインで。 サポート裸のボードそして組み立てられたデバイス。
