起源の場所:
中国
ブランド名:
TRI
モデル番号:
TR7700QE-S

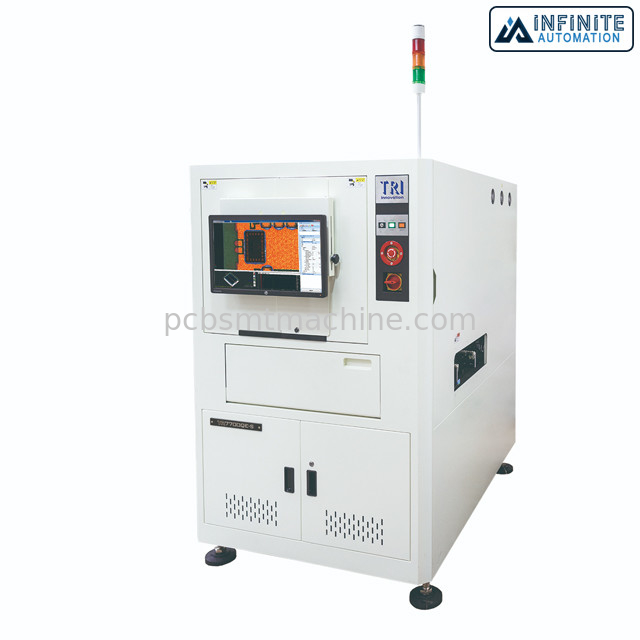

TR7700QE S SMT AOI機械超高精度3D AOI機械
TR7700QE-Sの超高精度3D AOI、Pre-ownedおよび調整されたAOI機械
TR7700QE-Sは5.5 µm半導体及び包装産業のための高リゾリューションの12 MPの画像技術の高精度のプラットホームで造られる。Stop-and-Go 3D AOIはワイヤー結束を点検できたり結束、SMD、隆起およびはんだの接合箇所死ぬ。スマートな3D AOIの解決の正確さは度量衡学の機能および適用範囲が広い点検アルゴリズムと高められる。
特徴:
•半導体および実装技術の点検
•超高度の精密Stop-and-Go 3D AOI
•ワイヤー結合およびダイスの結合の欠陥の点検
•三スマートなプログラミングを用いる分に点検するために用意しなさい
指定:
| イメージ投射方法 | Stop-and-Goイメージ投射 |
| 上のカメラ | 12 Mpix |
| 角度のカメラ | N/A |
| イメージ投射決断 | 5.5 µm |
| 照明 | 多相本来の性格LED |
| 3D技術 | クォードのデジタル フリンジ プロジェクター |
| 最高。3D範囲 | 12 Mpix@ 5.5のµm:4つのmm |
| イメージ投射速度 | 12 Mpix 3Dの@ 5.5 µm:4.1 cmの² /sec 12 Mpixの第2 @ 5.5 µm:10.3 cmの² /sec 注:構成の配分によって |
| Ｘ軸制御 | 動きのコントローラー（Ballscrew +任意ACサーボ モーター）が付いているリニア モーター |
| Ｙ軸制御 | 二重運転されたballscrew +動きのコントローラーとACサーボ |
| Z軸制御 | Ballscrew +動きのコントローラーが付いているAC Servo |
| X-Y軸線の決断 | 1つのµm |
| 最高PCBのサイズ | 330 x330 mm* 、vailable PCBのサイズは*構成の配分によって…異なることができる |
| PCBの厚さ | 0.6-5 mm |
| 最高PCBの重量 | 3つのkg |
| 上の整理 | 25のmm |
| 歯底のすきま | 40のmm。任意:100つのmm |
| 端の整理 | 3つのmm。任意:5つのmm |
| コンベヤー | インラインに 高さ:880 – 920のmm *互換性があるSMEMA |
| 部品 | 行方不明 Tombstoning Billboarding 極性 回転 転位 間違った印（OCV） 不完全 逆さまに 余分部品 輸入原料 持ち上げられた部品 |
| はんだ | はんだの肉付けの高さ はんだの容積% 余分なはんだ 不十分なはんだ 連結 によ穴ピン 持ち上げられた鉛 金指 傷/汚染 |
| WxDxH | 1100 x 1730 x 1750のmm 注:ない信号タワーを含んで、信号タワーの高さ520のmm |
| 重量 | 920のkg |
問い合わせを直接私たちに送ってください.
