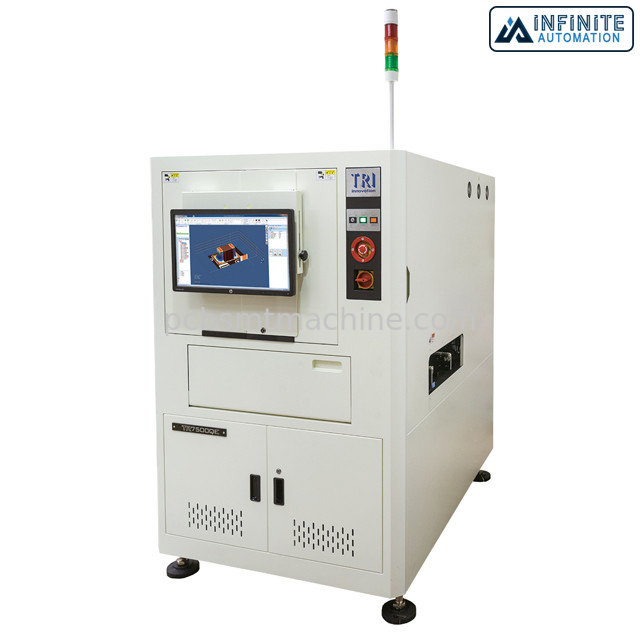

高精度TR7500QE 3D AOIは点検装置を自動化した
TR7500QEの超高精度3D AOI、3Dは点検機械（AOI）、Pre-ownedおよび調整されたAOI機械を自動化した
TR7500QE AOIは次世代の複数の角度第2および4方法適応性があるデジタル フリンジ パターン投射および4台のサイド眺めのカメラに基づいて3D技術の結合によって高性能3Dはんだおよびアセンブリ点検を提供する。最も最近の点検ソフトウェアは速いCADベースのプログラミングおよび特徴の十分にカスタマイズ可能な型板を保障する。
特徴:
•複数の角度第2 + 3D適用範囲
•4方法デジタル フリンジ プロジェクター
•4台の側面図のカメラ
•範囲40までのmmの3Dの高さの
•CoaXPress高速イメージ投射
•任意3Dレーザー モジュール
指定:
| イメージ投射方法 | Stop-and-Goイメージ投射 |
| 上のカメラ | 12 Mpix |
| 角度のカメラ | 6.5 Mpix |
| イメージ投射決断 | 10 µm、15 µm （出荷時設定） |
| 照明 | 多相本来の性格LEDの同軸照明 |
| 3D技術 | クォードのデジタル フリンジ プロジェクター |
| 最高。3D範囲 | 0-40のmm |
| イメージ投射速度 | 12 Mpix@ 10のµm:13.5 cmの² /sec 12 Mpix@ 10のµm:任意CoaXPressの23 cmの² /sec 12 Mpix@ 15のµm:30 cmの² /sec 12 Mpix@ 15のµm:任意CoaXPressの50 cmの² /sec 注:点検時間は構成によって変わる |
| Ｘ軸制御 | Ballscrew + ACサーボ コントローラー（任意リニア モーター） |
| Ｙ軸制御 | 二重運転されたballscrew + ACサーボ コントローラー |
| Z軸制御 | Ballscrew + ACサーボ コントローラー |
| X-Y軸線の決断 | 1つのµm |
| 最高PCBのサイズ | TR7500QE:510 x 460のmm TR7500L QE:660 x 610のmm TR7500QE DL:510 x 310のmm X 2つの車線、510 x 590のmm X 1つの車線 |
| PCBの厚さ | 0.6-5 mm |
| 最高PCBの重量 | 3つのkg |
| 上の整理 | 50のmm |
| 歯底のすきま | 40のmm |
| 端の整理 | 3つのmm [5つのmm任意] |
| コンベヤー | インラインに 高さ:880 – 920のmm *互換性があるSMEMA |
| 部品 | 行方不明 Tombstoning Billboarding 極性 回転 転位 間違った印（OCV） 不完全 逆さまに 余分部品 輸入原料 持ち上げられた部品 |
| はんだ | はんだの肉付けの高さ はんだの容積% 余分なはんだ 不十分なはんだ 連結 によ穴ピン 持ち上げられた鉛 金指 傷/汚染 |
| WxDxH | TR7500QE:1100 x 1730 x 1750のmm TR7500L QE:1250 x 1880 x 1750のmm TR7500QE DL:1100 x 1830 x 1750のmm 注:ない信号タワーを含んで、信号タワーの高さ520のmm |
| 重量 | TR7500QE:920のkg TR7500L QE:1170のkg TR7500QE DL:950のkg |
