起源の場所:
中国
ブランド名:
TRI
モデル番号:
TR7710 DT

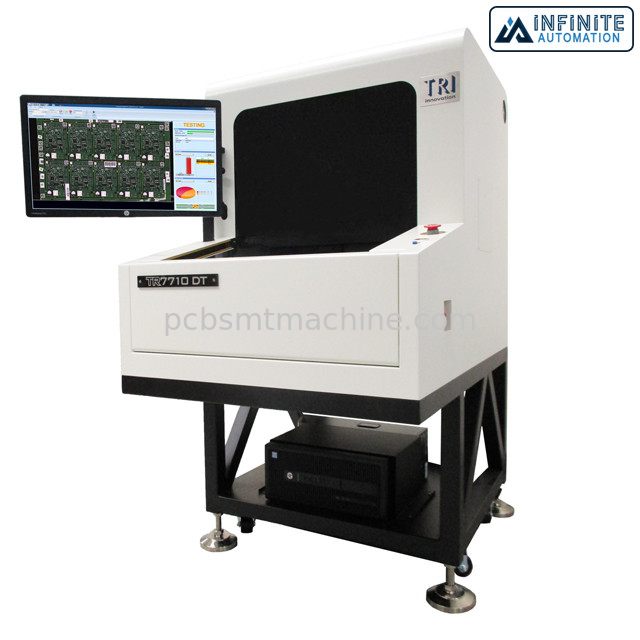

TR7710 DTの高精度SMT AOIの機械によって自動化される点検機械
TR7710 DT 3Dの超高精度AOI、経済的および適用範囲が広いデスクトップAOIの解決
TR7710 DTは詳しいPCBのパネルのイメージを捕獲するために精密な高解像のカメラ システムおよび三排他的な多相照明を結合する経済的で、適用範囲が広いstop-and-goデスクトップAOIの解決である。新しい光学解決は任意高い整理の高い部品のための増加されたDOFの範囲を提供する。三高度の点検ソフトウェアは優秀な問題の検出を用いるNPI最大限に活用されたプログラミング インターフェイスを提供する。容易でスマートなCADベースのプログラミングによって、TR7710 DTは予算に合うように設計されている費用効果が大きく、カスタマイズ可能なAOIの解決である。 無限オートメーションはpre-owned SMT機械の広い範囲を提供する。私達はSMTプリンター、破片のmounters、AOI、退潮のオーブン、クリーニング機械、リンク コンベヤーおよび他のSMTの工場自動化機械および装置提供する。
特徴
•経済的で、適用範囲が広いデスクトップAOIの解決
•6.5 Mpixの高速カラー カメラ
•NPI最大限に活用された容易なプログラミング インターフェイスの魔法使い
•（DOF）大きい被写界深度のStop-and-Go点検
•10 µmか12.5のµmの分解能
指定
| イメージ投射方法 | Stop-and-Goイメージ投射 |
| 上のカメラ | 6.5 Mpix |
| 角度のカメラ | N/A |
| イメージ投射決断 | 10 µm、12.5のµm （出荷時設定） |
| 照明 | 多相RGB+W LED |
| 3D技術 | N/A |
| 最高。3D範囲 | N/A |
| イメージ投射速度 | 6.5 Mpix@ 10のµm:22 cmの² /sec 6.5 Mpix@の12.5のµm:35 cmの² /sec |
| Ｘ軸制御 | Ballscrew + ACサーボ コントローラー |
| Ｙ軸制御 | Ballscrew + ACサーボ コントローラー |
| Z軸制御 | N/A |
| X-Y軸線の決断 | 1つのµm |
| 最高PCBのサイズ | TR7710 DT:330 x 250のmm TR7710L DT:510 x 460のmm |
| PCBの厚さ | 3つのmm |
| 最高PCBの重量 | 3つのkg |
| 上の整理 | 25のmm |
| 歯底のすきま | 100つのmm |
| 端の整理 | 3つのmm |
| コンベヤー | マニュアル |
| 部品 | 行方不明 Tombstoning Billboarding 極性 回転 転位 間違った印（OCV） 不完全 逆さまに 余分部品 輸入原料 |
| はんだ | 余分なはんだ 不十分なはんだ 連結 によ穴ピン 持ち上げられた鉛 金指 傷/汚染 |
| WxDxH | TR7710 DT:800 x 1100 x 1480のmm TR7710L DT:970 x 1295 x 1465のmm |
| 重量 | TR7710 DT:340のkg TR7710L DT:380のkg |
