起源の場所:
中国
ブランド名:
TRI
モデル番号:
TR7007Qのプラス

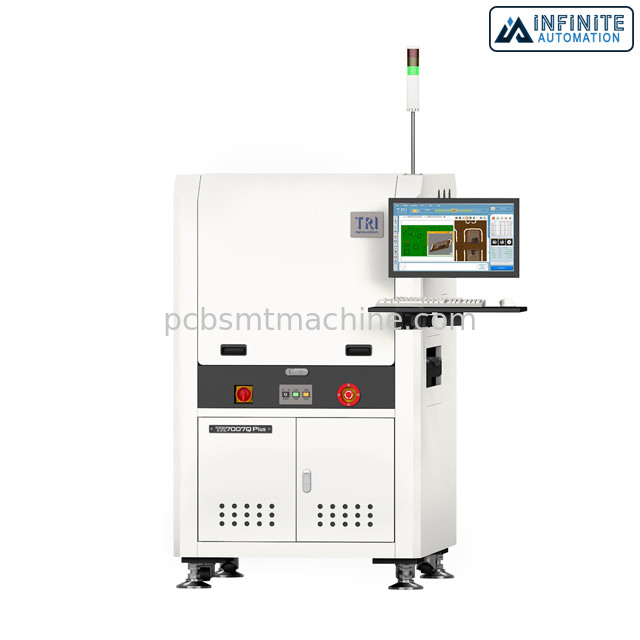

SPI SMT機械とTR7007Qは前に3Dはんだののりの点検を所有した
高められた第2照明の高解像の影自由な3D SPIとTR7007Q、より高い均等性の点検のために、Pre-owned 3Dはんだののりの点検（SPI）機械
3D SPIのプラットホームとTR7007Qは改良された動きのコントローラー（EtherCAT）および高められた第2つくモジュールが装備されている。TR7007Qのプラスは正確に低いはんだ橋を点検し、ローカルPCBの変形を除去するために板そりを補うことができる。TR7007Qのプラスは4台までのプロジェクターが影なしの点検を保障するために装備されている。SPIの解決はあなたの選択の生産ラインとMES間でデータ交換接続された工場のためのデータ トレーサビリティを可能にするために楽になる。
特徴:
•より高い均等性の点検のための高められた第2照明。
•、新しい動きのコントローラー実時間測定のためのEtherCAT。
•実時間SPCの傾向のスマートな工場解決
•準備ができた閉じたループ:フィードバックおよび正方向送りの機能
指定:
| イメージ投射方法 | Stop-and-Goイメージ投射 |
| カメラ | 4 Mpixか12 Mpix （出荷時設定） |
| イメージ投射決断 | 5.5 μm、6 μm、10 μm、15 µm （出荷時設定） |
| 照明 | 高められた第2ライト（RGB+W） |
| 3D技術 | 4方法デジタル フリンジ パターン |
| 視野 | 4 MPのカメラ リンク @ 10 μm:20.3x20.3 mm @ 15 μm:30.5x30.5 mm 12 MPのカメラ リンク @ 5.5 μm:22.5x16.5 mm @ 10 μm:40.8x30.7 mm @ 15 μm:61.2x46.1 mm 12 MP CoaXPress- @ 6 μm:24.4x18.4 mm @ 10 μm:40.8x30.7 mm 注: （1） DLとTR7007Qは12 MPが付いている12 MPのカメラ リンクの5.5 μmのために利用できないおよび6 μm CoaXPress （2） TR7007LQのプラスのために利用できる唯一の構成は12 MPが付いている6 μm CoaXPressである |
| イメージ投射速度 | 4 MPのカメラ リンク:3までFOV/sec 12 MPのカメラ リンク:1.8までFOV/sec 12 MP CoaXPress:2.6までFOV/sec |
| 高さの決断 | @10 μm/15 μm:0.45のμm @5.5 μm/6 μm:0.22のμm |
| 最高。はんだの高さ | @10 μm/15 μm:420 μm/750 μm @5.5 μm/6 μm:210 μm/310 μm *口径測定ターゲットで… |
| Ｘ軸制御 | Ballscrew + EtherCATの動きのコントローラー |
| Ｙ軸制御 | Ballscrew + EtherCATの動きのコントローラー |
| Z軸制御 | Ballscrew + EtherCATの動きのコントローラー |
| X-Y軸線の決断 | 0.5のμm |
| Z軸の決断 | 1つのμm |
| 最高PCBのサイズ | TR7007Qのプラス:@5.5及び6 μm - 400 x 330のmm、@10及び15 μm - 510 x 460のmm DLとTR7007Q:@10及び15 μm - 510 x 310のmm X 2つの車線、510 x 590のmm X 1つの車線 TR7007LQのプラス:@6 μm - 765 x 610のmm |
| PCBの厚さ | 0.6 - 5mm |
| 最高PCBの重量 | 3kg.任意:5kg |
| 上の整理 | @5.5 μm、6 μm:25のmm;@10 μm、15 μm:50のmm |
| 歯底のすきま | 40のmm |
| 端の整理 | 3つのmm |
| コンベヤーの高さ | 880 – 920のmm *互換性があるSMEMA |
| 欠陥 | 不十分なのり 余分なのり 形の醜状 行方不明ののり及び連結 |
| 測定 | 高さ 区域 容積 相殺しなさい |
| WxDxH | TR7007Qのプラス:1000 x 1400 x 1650のmm DLとTR7007Q:1000 x 1500 x 1650のmm TR7007LQのプラス:1365 x 1720 x 1710のmm 注:ない信号タワーを含んで、信号タワーの高さ515のmm |
| 重量 | TR7007Qのプラス:750のkg DLとTR7007Q:830のkg TR7007LQのプラス:982のkg |
