起源の場所:
中国
ブランド名:
TRI
モデル番号:
TR7007 SII

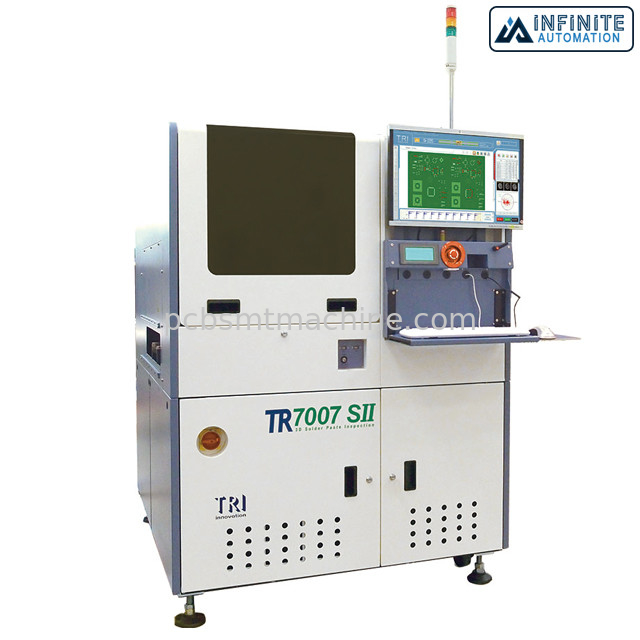

TR7007 SII 3D SPI機械は前に3Dはんだののりの点検機械を所有した
TR7007 SIIの高解像の影自由な3D SPI -世界で最も速い点検は200 cmにスピードをあげる2/secの@ 15 µm
200までcmの提供の点検速度2/secは、TR7007 SII企業の最も速いはんだののりの検査システムである。この極めて正確なインライン影なしのはんだののりの点検解決は15 µmの決断で完全な3D点検をか10 µm提供する。高精度のリニア モーターのプラットホームで造られて、システムの認刻極印の特徴はクローズド・ループ機能、高められた第2イメージ投射、自動ゆがみの補償およびフリンジ パターン技術を含んでいる。利用できるdual-lane構成の付加的なスペースを犠牲にしないで容量を高めなさい。
無限オートメーションはpre-owned SMT機械の広い範囲を提供する。私達はSMTプリンター、破片のmounters、AOI、退潮のオーブン、クリーニング機械、リンク コンベヤーおよび他のSMTの工場自動化機械および装置提供する。
特徴:
指定:
| イメージ投射方法 | 動的イメージ投射 |
| カメラ | 4 Mpix |
| イメージ投射決断 | 10 µmか15 µm （出荷時設定） |
| 照明 | RGB LED |
| 3D技術 | 両方向のフリンジ パターン |
| 視野 | 4 Mpix@ 10のµm:20 x 20のmm 4 Mpix@ 15のµm:30 x 30のmm |
| イメージ投射速度 | 4 Mpix@ 10のµm:90 cmの² /sec 4 Mpix@ 15のµm:200 cmの² /sec |
| 高さの決断 | 0.4のµm |
| 最高。はんだの高さ | @ 10 µm:420 µm @ 15 µm:385 µm |
| Ｘ軸制御 | DSPベースのコントローラーが付いているリニア モーターそして線形スケール |
| Ｙ軸制御 | Ballscrew + ACサーボ コントローラー |
| Z軸制御 | Ballscrew + ACサーボ コントローラー |
| X-Y軸線の決断 | 0.5のµm |
| Z軸の決断 | 1つのµm |
| 最高PCBのサイズ | TR7007 SII:510 x 460のmm TR7007LL SII:850 x 610のmm |
| PCBの厚さ | 0.6-5 mm |
| 最高PCBの重量 | TR7007 SII:3つのkg TR7007LL SII:5つのkg |
| 上の整理 | 40のmm |
| 歯底のすきま | 40のmm |
| 端の整理 | 3つのmm |
| コンベヤーの高さ | 880 – 920のmm *互換性があるSMEMA |
| 欠陥 | 不十分なのり 余分なのり 形の醜状 行方不明ののり及び連結 |
| 測定 | 高さ 区域 容積 相殺しなさい |
| WxDxH | TR7007 SII:1220 x 1663 x 1620 TR7007LL SII:1600 x 1813 x 1637のmm 注:ない信号タワーを含んで、信号タワーの高さ520のmm |
| 重量 | TR7007 SII:920のkg TR7007LL SII:1117のkg |
問い合わせを直接私たちに送ってください.
