起源の場所:
中国
ブランド名:
Minghao
モデル番号:
MH310/MH310DH/310DL
製造者: シェンゼン・ミンガオ・ビジョン・テクノロジー・コーポレーション

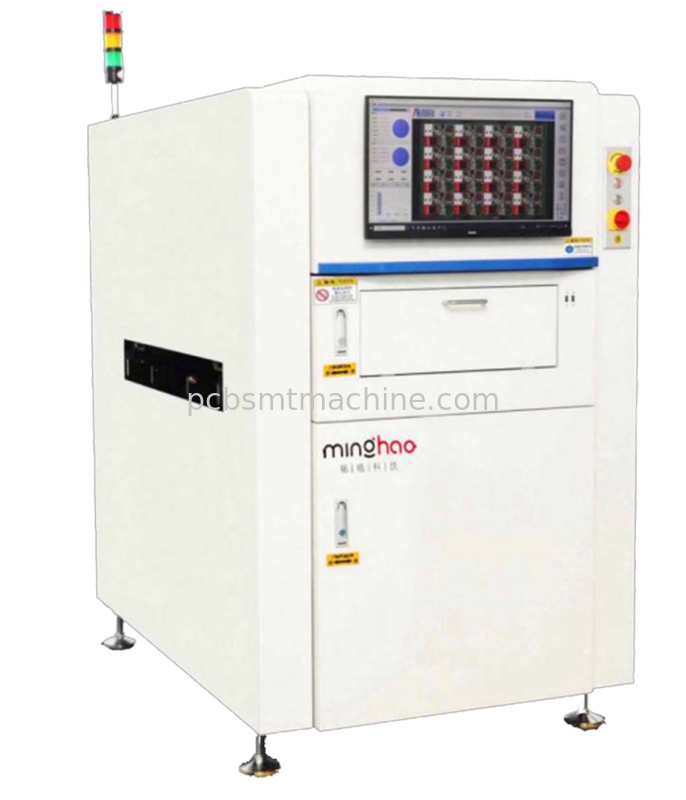

についてMH310シリーズ高精度で3D光学検査システム設計された溶接パスタの欠陥をリアルタイムで検出する表面マウント技術 (SMT) の生産ラインで段階調節コンタール測定技術 (PMP)保証するマイクロンレベルの精度高速性能を維持する.このシステムは,プリンターによる閉ループフィードバック,薬剤説明書のデータ分析そしてマシン間相互運用性インダストリー4.0のスマート製造です
| 特徴 | 利益 |
|---|---|
| 段階調節コンタール (PMP) 技術 | 0.37μmの解像度で3D測定を達成し,不十分な/過剰な溶接,不整列,ブリッジなどの欠陥を検出します. |
| 多頭画像処理 | 複数の角度で同時に検査することで 伝統的な単頭SPIと比較して 速度が向上します |
| 遠心鏡の静的補償 | Z軸調整なしでFPC (柔軟PCB) の曲線によるエラーを排除する. |
| プリンタ 閉ループ制御 | 自動でプリンターにスタンシルクリーニング/アライナメントコマンドを送信し,出力を向上させます. |
| SPC と MES の統合 | リアルタイム統計処理制御 (SPC) と工場MESシステムとの互換性 |
| バッドマーク共有 | 装置の欠陥板を飛ばして 効率を上げます |
| パラメータ | MH310 | MH310DH | MH310DL |
|---|---|---|---|
| 検査区域 | 50×50mmから510×460mm | 50×50mmから510×600mm | 50×50mmから1200×460mm |
| 厚さ範囲 | 0.5mm~6mm | 0.5mm~6mm | 0.5mm~6mm |
| 部品の高さ | 上/下: ±10mm | 上: +10mm 下: +40mm | 上: +40mm 下: +40mm |
| 光源 | RGB-W 4色インテグラルライト | 調整可能な多方向照明 | 高速産業用カメラ |
| 検出速度 | 900Kxまで (カスタマイズ可能) | 二重ヘッド配置に最適化 | 広域スキャン |
印刷後の検査: SMTラインに溶接ペストプリンターの後ろに設置されます.
欠陥 の 種類: ボリューム,高さ,デアラインメント,ブリッジ,溶接スプラッターの測定.
産業 4.0: データ追跡,マルチマシン制御 (1オペレーター:4台のマシン) とAI駆動分析をサポートします.
PMP技術,ソフトウェアの著作権,ISO品質管理証明書の特許
対象産業: PCB組成,自動車電子機器,消費者電子機器,医療機器製造.
