起源の場所:
中国
ブランド名:
TRI
モデル番号:
TR7700QM SII

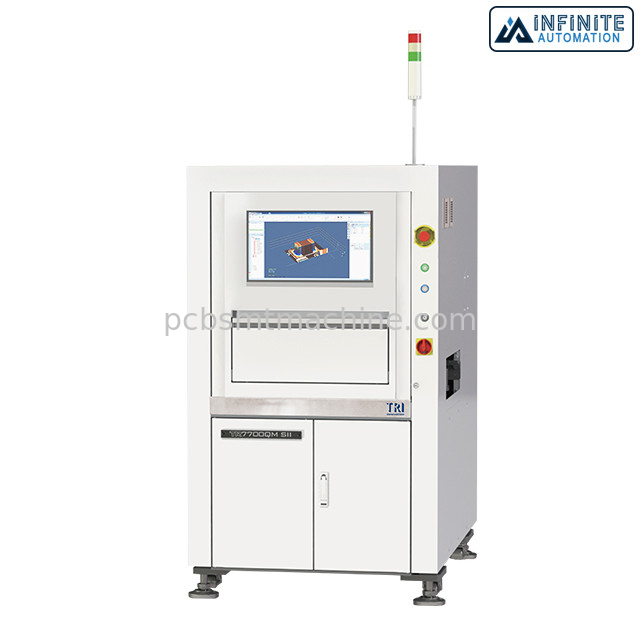

TR7700QM SIIスマートな3D SMT AOI機械PCBは点検機械を自動化した
Pre-owned TR7700QM SIIスマートな3D AOI機械は、3D PCB点検機械を自動化した
TR7700QM SIIは5.5 µm半導体及び包装産業のための高リゾリューションの12 MPの画像技術の高精度なプラットホームで造られる。Stop-and-Go 3D AOIはワイヤー結束を点検できたり結束、SMD、隆起およびはんだの接合箇所死ぬ。スマートな3D AOIの解決の正確さは度量衡学の機能および適用範囲が広い点検アルゴリズムと高められる。
特徴:
•半導体および実装技術の点検。
•超高度の精密度量衡学等級の点検のための5.5のμmの決断
•三スマートなプログラミングを用いる分に点検するために用意しなさい
•全中継の点検のための多数3D技術
指定:
| イメージ投射方法 | Stop-and-Go |
| 上のカメラ | 12 MPの高速高速カメラ |
| 角度のカメラ | N/A |
| イメージ投射決断 | 5.5 μm |
| 照明 | 多相本来の性格LED |
| 3D技術 | クォードのデジタル フリンジ プロジェクター |
| 最高。3D範囲 | 20のmm |
| イメージ投射速度 | 7.7までcm ² /sec |
| Ｘ軸制御 | Ballscrew +動きのコントローラーが付いているAC Servo |
| Ｙ軸制御 | Ballscrew +動きのコントローラーが付いているAC Servo |
| Z軸制御 | Ballscrew +動きのコントローラーが付いているAC Servo |
| X-Y軸線の決断 | 任意線形エンコーダーが付いている1つのμm |
| 最高PCBのサイズ | 400 x 330のmm |
| PCBの厚さ | 0.6 - 5mm |
| 最高PCBの重量 | 3つのkg |
| 上の整理 | 25のmm |
| 歯底のすきま | 40のmm |
| 端の整理 | 3つのmm。任意:5つのmm |
| コンベヤー | 880 - 920のmm |
| 部品 | 、Tombstoning、Billboardingの極性、回転、転位、間違った印（OCV）、不完全な、逆さまの、余分部品、輸入原料、持ち上げられた部品行方不明 |
| はんだ | はんだの肉付けの高さ、はんだの容積%の余分なはんだ、によ穴ピン繋ぐ、不十分なはんだ持ち上げられた鉛、金指の傷の汚染 |
| WxDxH | 1000 x 1460 x 1650のmm 注:ない信号タワーを含んで、信号タワーの高さ515のmm |
| 重量 | 785のkg |
