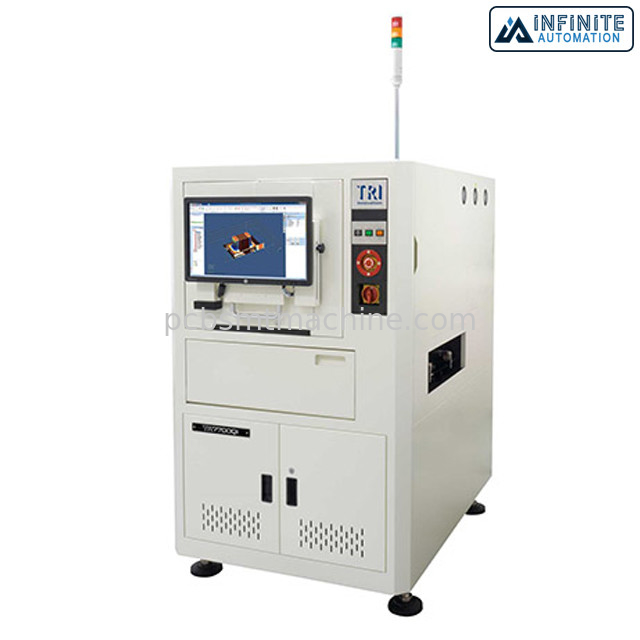

TR7700QI 3D AOIは点検機械超高精度を自動化した
TR7700QIの超高精度3D AOI、3Dは点検機械（AOI）、Pre-ownedおよび調整されたAOI機械を自動化した
TR7700QI 3D AOIはPCBアセンブリ点検を革命化するためにデジタル クォードのフリンジ パターン投射に基づいて最も最近の第2および3D技術を結合する。多目的でプログラム可能な3Dデジタル フリンジ パターン技術は最も小さいcoplanarityの欠陥を明らかにする大きい正確さで巨大な点検範囲をカバーし、共同問題をはんだ付けする。IPC迎合的な3Dはんだの肉付けの点検を使用してはんだの接合箇所の質を保障しなさい。肉付けの形の点検によって、TR7700QI 3D AOIは不十分なはんだの容積、非wettingおよび乾燥したパッドを検出できる。
無限オートメーションはpre-owned SMT機械の広い範囲を提供する。私達はSMTプリンター、破片のmounters、AOI、退潮のオーブン、クリーニング機械、リンク コンベヤーおよび他のSMTの工場自動化機械および装置提供する。
特徴
•超高度の精密2D+3D Stop-and-Go AOI
•高さおよび容積の点検をはんだ付けしなさい
•正確なクォード3Dデジタルのフリンジの投射
•適応性がある3D高さの範囲30までのmm
•エアなしの理性的なコンベヤ・システム（IACS）
指定
| イメージ投射方法 | Stop-and-Goイメージ投射 |
| 上のカメラ | 4 Mpixか12 Mpix （出荷時設定） |
| 角度のカメラ | N/A |
| イメージ投射決断 | 5.5 µm、10 µm、15 µm （出荷時設定） |
| 照明 | 多相本来の性格LED |
| 3D技術 | クォードのデジタル フリンジ プロジェクター |
| 最高。3D範囲 | 4 Mpix@ 15のµm:0-30 mm* 12 Mpix@ 5.5のµm:0-4のmm 12 Mpix@ 10のµm:0-30 mm* *Need GPUカード改善 |
| イメージ投射速度 | 4 Mpix@ 15のµm:21 cmの² /sec 12 Mpix@ 5.5のµm:4.3 cmの² /sec （第2のみ:12.2 cmの² /sec） 12 Mpix@ 10のµm:14.5 cmの² /sec 12 Mpix@ 10のµm:任意CoaXPressの23 cmの² /sec 注:構成の配分によって |
| Ｘ軸制御 | Ballscrew + ACサーボ コントローラー |
| Ｙ軸制御 | Ballscrew + ACサーボ コントローラー |
| Z軸制御 | Ballscrew + ACサーボ コントローラー |
| X-Y軸線の決断 | 1つのμm |
| 最高PCBのサイズ | TR7700QIの@ 5.5 µm:330 x 330 mm* TR7700QIの@ 10 µm、15 µm:510 x 460のmm TR7700QI DLの@ 10 µm、15 µm:510 x 310のmm X 2つの車線、510 x 590のmm X 1つの車線 、vailable PCBのサイズは*構成の配分によって…異なることができる |
| PCBの厚さ | 0.6-5 mm |
| 最高PCBの重量 | 3つのkg |
| 上の整理 | 5.5 µm:25のmm 10 µm:50のmm 15 µm:40のmm |
| 歯底のすきま | 40のmm [100つのmm任意] |
| 端の整理 | 3つのmm [5つのmm任意] |
| コンベヤー | インラインに 高さ:880 – 920のmm *互換性があるSMEMA |
| 部品 | 行方不明 Tombstoning Billboarding 極性 回転 転位 間違った印（OCV） 不完全 逆さまに 余分部品 輸入原料 持ち上げられた部品 |
| はんだ | はんだの肉付けの高さ はんだの容積% 余分なはんだ 不十分なはんだ 連結 によ穴ピン 持ち上げられた鉛 金指 傷/汚染 |
| WxDxH | TR7700QI:1000 x 1500 x 1650のmm TR7700QI DL:1000 x 17000 x 1650のmm 注:ない信号タワーを含んで、信号タワーの高さ520のmm |
| 重量 | TR7700QI:650のkg TR7700QI DL:685のkg |
