起源の場所:
中国
ブランド名:
TRI
モデル番号:

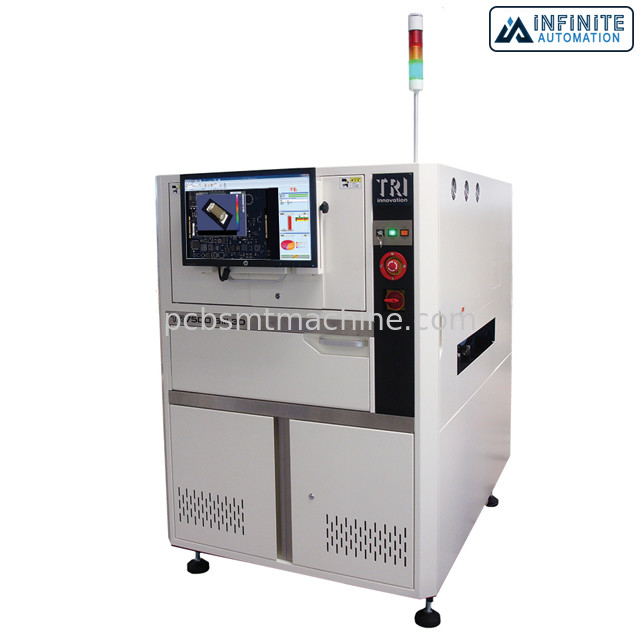

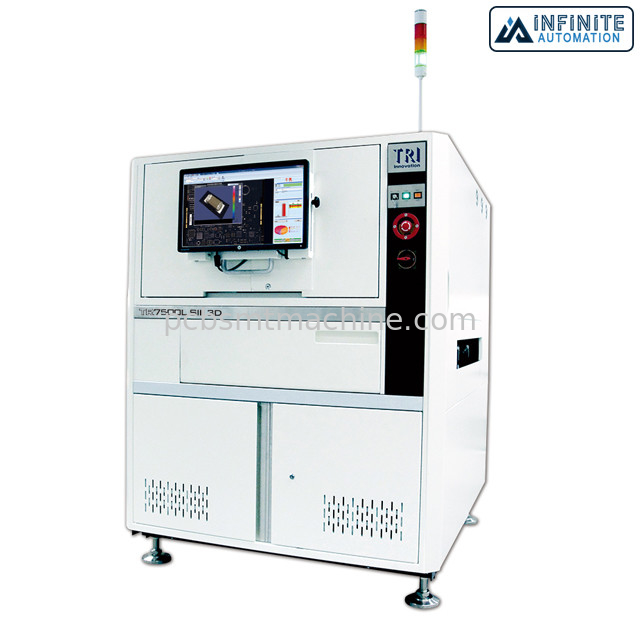

TR7500 SIII 3D
超高精度SMT AOIの機械によって自動化される点検機械
TR7500 SIII 3Dの超高精度3D AOI、3Dは点検機械（AOI）、Pre-ownedおよび調整されたAOI機械を自動化した
可能な最も高い自動化された光学欠陥の徴候の適用範囲のための青レーザー ベースの本当3Dプロフィールの測定とつながれる三最適3D AOIの解決は最も速い複数の角度PCBの点検を提供する。最新式のソフトウェア・ソリューションおよび第三世代の理性的なハードウェア プラットフォームを結合して、TR7500 SIII 3Dは高い点検適用範囲および容易なプログラミングを用いる強い3Dはんだおよび部品の欠陥の点検を提供する。
無限オートメーションはpre-owned SMT機械の広い範囲を提供する。私達はSMTプリンター、破片のmounters、AOI、退潮のオーブン、クリーニング機械、リンク コンベヤーおよび他のSMTの工場自動化機械および装置提供する。
特徴
指定
| イメージ投射方法 | 本当3Dプロフィールの測定を用いる動的イメージ投射 |
| 上のカメラ | 4 Mpix |
| 角度のカメラ | 1.3 Mpixか6.5 Mpix （出荷時設定） |
| イメージ投射決断 | 光学:10 µm、15 µm レーザー:10 μm （任意）、20 μm、50 μm 注:出荷時設定 |
| 照明 | 多相RGB+W LED |
| 3D技術 | 単一/二重3Dレーザー センサー |
| 最高。3D範囲 | 20のmm |
| イメージ投射速度 | 4 Mpix@ 10のµm第2:60 cmの² /sec 4 Mpix@ 15のµm第2:120 cmの² /sec 4 Mpix@ 10のµm 2D+3D:27-39 cmの² /sec* 4 Mpix@ 15のµm 2D+3D:40-60 cmの² /sec* *板サイズおよびレーザーの決断によって… |
| Ｘ軸制御 | Ballscrew + ACサーボ コントローラー |
| Ｙ軸制御 | Ballscrew + ACサーボ コントローラー |
| Z軸制御 | N/A |
| X-Y軸線の決断 | 1つのµm |
| 最高PCBのサイズ | TR7500 SIII 3D:510 x 460 mm* TR7500L SIII 3D:660 x 460のmm TR7500 SIII 3D DL:510 x 250のmm X 2つの車線、510 x 550のmm X 1つの車線 *検証可能なPCBのサイズの範囲はレーザーの調査の構成によって変わる |
| PCBの厚さ | 0.6-5 mm |
| 最高PCBの重量 | 3つのkg |
| 上の整理 | 15 mm/25 mm/48 mm [任意] 注: （1）レーザーのresolution@ 50のμmは25か48のmmはである（任意） （2）レーザーのresolution@ 20のμmは25のmmである （3）レーザーのresolution@ 10のμmは15のmmである |
| 歯底のすきま | 40のmm |
| 端の整理 | 3つのmm |
| コンベヤー | インラインに 高さ:880 – 920のmm *互換性があるSMEMA |
| 部品 | 行方不明 Tombstoning Billboarding 極性 回転 転位 間違った印（OCV） 不完全 逆さまに 余分部品 輸入原料 持ち上げられた部品 |
| はんだ | 余分なはんだ 不十分なはんだ 連結 によ穴ピン 持ち上げられた鉛 金指 傷/汚染 |
| WxDxH | TR7500 SIII 3D:1100 x 1670 x 1550のmm TR7500L SIII 3D:1300 x 1630 x 1655のmm TR7500 SIII 3D DL:1100 x 1770 x 1550のmm 注:ない信号タワーを含んで、信号タワーの高さ520のmm |
| 重量 | TR7500 SIII 3D:1010のkg TR7500L SIII 3D:1250のkg TR7500 SIII 3D DL:1150のkg |
