起源の場所:
中国
ブランド名:
TRI
モデル番号:
TR7710

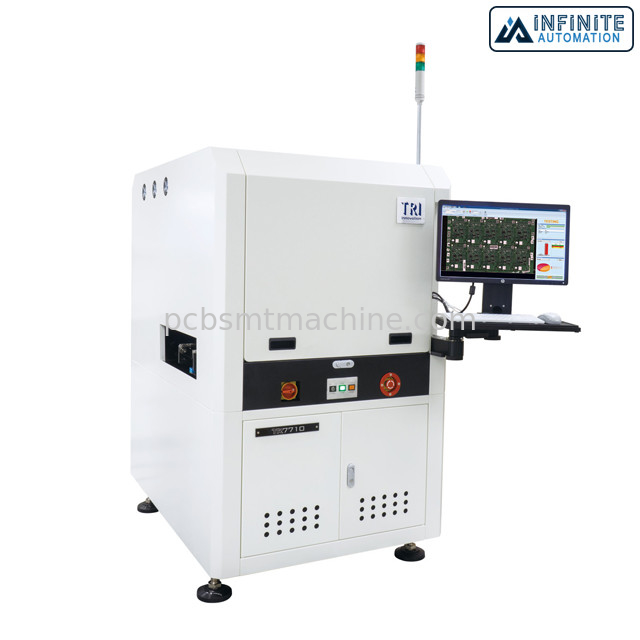

TR7710 SMT AOI機械経済的な自動化された点検機械
3D超高精度とTR7710 SIIは3D AOI、3D点検機械（AOI）、Pre-ownedおよび調整されたAOI機械を自動化した
経済的でカスタマイズ可能なTR7710は詳しいPCBのパネルのイメージを捕獲するために精密な高解像のカメラ システムおよびTRI&の排他的な多相照明を結合する。新しい光学解決は任意高い整理の高い部品のための増加されたDOFの範囲を提供する。AOI互換性がある点検ソフトウェア三シリーズはIIIの予算に合うように設計されている費用効果が大きく、カスタマイズ可能なAOIの解決に優秀な欠陥の検出および容易でスマートなCADベースのプログラミングを結合する。
無限オートメーションはpre-owned SMT機械の広い範囲を提供する。私達はSMTプリンター、破片のmounters、AOI、退潮のオーブン、クリーニング機械、リンク コンベヤーおよび他のSMTの工場自動化機械および装置提供する。
特徴
•経済的で、非常にカスタマイズ可能なインラインAOIの解決
•6.5 Mpixの高速カラー カメラ
•NPI最大限に活用された容易なプログラミング インターフェイスの魔法使い
•（DOF）大きい被写界深度のStop-and-Go点検
•10 µmか12.5のµmの分解能
指定
| イメージ投射方法 | Stop-and-Go |
| 上のカメラ | 6.5 Mpix |
| 角度のカメラ | N/A |
| イメージ投射決断 | 10 µm、12.5のµm （出荷時設定） |
| 照明 | 多相RGB+W LED |
| 3D技術 | N/A |
| 最高。3D範囲 | N/A |
| イメージ投射速度 | 6.5 Mpix@ 10のµm:27 cmの² /sec 6.5 Mpix@の12.5のµm:43 cmの² /sec |
| Ｘ軸制御 | Ballscrew + ACサーボ コントローラー |
| Ｙ軸制御 | Ballscrew + ACサーボ コントローラー |
| Z軸制御 | N/A |
| X-Y軸線の決断 | 1つのµm |
| 最高PCBのサイズ | TR7710@ 10のµm、15 µm:510 x 460のmm TR7710 DL@ 10のµm、12.5のµm:510 x 310のmm X 2つの車線、510 x 590のmm X 1つの車線 |
| PCBの厚さ | 0.6-5 mm |
| 最高PCBの重量 | 3つのkg |
| 上の整理 | 25のmm |
| 歯底のすきま | 40のmm [100つのmm任意] |
| 端の整理 | 3つのmm [5つのmm任意] |
| コンベヤー | インラインに 高さ:880 – 920のmm *互換性があるSMEMA |
| 部品 | 行方不明 Tombstoning Billboarding 極性 回転 転位 間違った印（OCV） 不完全 逆さまに 余分部品 輸入原料 |
| はんだ | 余分なはんだ 不十分なはんだ 連結 によ穴ピン 持ち上げられた鉛 金指 傷/汚染 |
| WxDxH | TR7710:1000 x 1400 x 1650のmm TR7710 DL:1000 x 1500 x 1650のmm 注:ない信号タワーを含んで、信号タワーの高さ520のmm |
| 重量 | TR7710:600のkg TR7710 DL:650のkg |
