起源の場所:
中国
ブランド名:
TRI
モデル番号:
TR7500 SIII

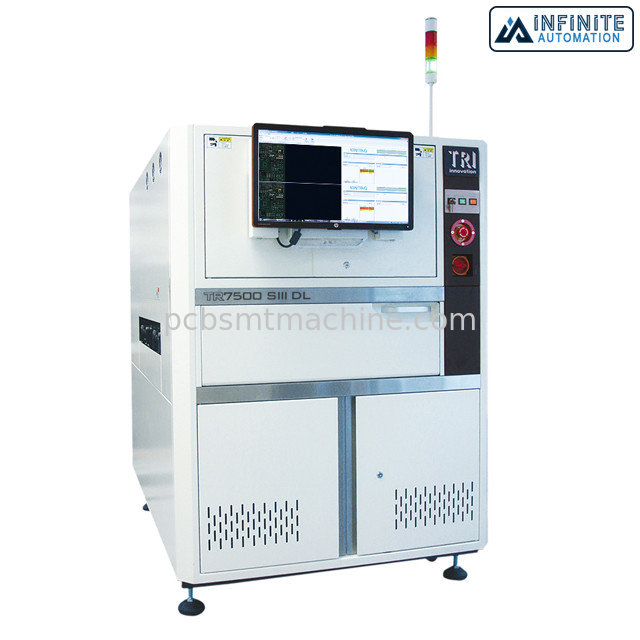

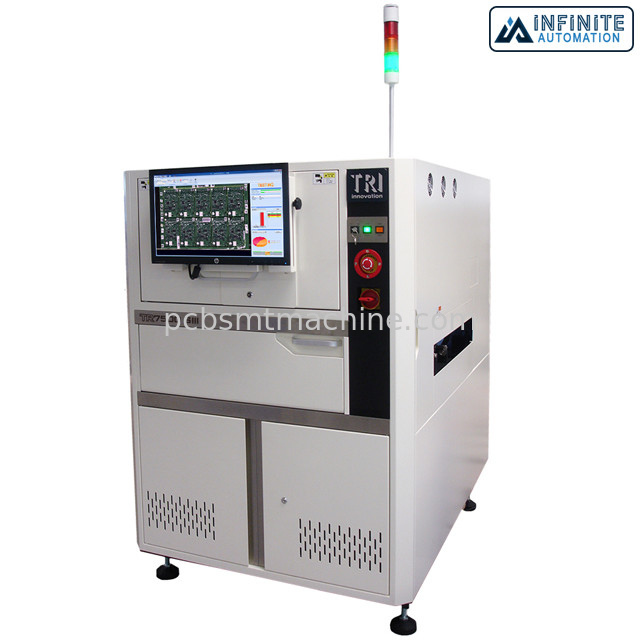

TR7500 SIII 3Dは光学点検機械高精度を自動化した
TR7500 SIII 3Dの超高精度3D AOI、3Dは点検機械（AOI）、Pre-ownedおよび調整されたAOI機械を自動化した
三最高級AOIの解決は確実に最も複雑なはんだおよびアセンブリ欠陥を検出できるultra-high-speed 5カメラPCBアセンブリ点検を提供する。理性的なソフトウェアおよび高性能ハードウェアの強力な組合せはあなたの生産の収穫を最大限に活用するのを助けるように最低偽呼出しを用いる極めて正確な点検結果に焦点を合わせる信頼でき、使いやすいAOIの解決を提供する。
無限オートメーションはpre-owned SMT機械の広い範囲を提供する。私達はSMTプリンター、破片のmounters、AOI、退潮のオーブン、クリーニング機械、リンク コンベヤーおよび他のSMTの工場自動化機械および装置提供する。
特徴
指定
| イメージ投射方法 | 動的イメージ投射 |
| 上のカメラ | 4 Mpix |
| 角度のカメラ | 1.3 Mpixか6.5 Mpix （出荷時設定） |
| イメージ投射決断 | 10 µm、15 µm （出荷時設定） |
| 照明 | 多相RGB+W LED |
| 3D技術 | 単一/二重3Dレーザー センサー |
| 最高。3D範囲 | 20のmm （任意3Dレーザー センサーの改善と） |
| イメージ投射速度 | 4 Mpix@ 10のµm第2:60 cmの² /sec 4 Mpix@ 15のµm第2:120 cmの² /sec |
| Ｘ軸制御 | Ballscrew + ACサーボ コントローラー |
| Ｙ軸制御 | Ballscrew + ACサーボ コントローラー |
| Z軸制御 | N/A |
| X-Y軸線の決断 | 1つのµm |
| 最高PCBのサイズ | TR7500 SIII:510 x 460のmm TR7500L SIII:660 x 610のmm TR7500 SIII DL:510 x 310のmm X 2つの車線、510 x 590のmm X 1つの車線 |
| PCBの厚さ | 0.6-5 mm |
| 最高PCBの重量 | 3つのkg |
| 上の整理 | 25のmm [48のmm任意] |
| 歯底のすきま | 40のmm |
| 端の整理 | 3つのmm [5つのmm任意] |
| コンベヤー | インラインに 高さ:880 – 920のmm *互換性があるSMEMA |
| 部品 | 行方不明 Tombstoning Billboarding 極性 回転 転位 間違った印（OCV） 不完全 逆さまに 余分部品 輸入原料 持ち上げられた部品 |
| はんだ | 余分なはんだ 不十分なはんだ 連結 によ穴ピン 持ち上げられた鉛 金指 傷/汚染 |
| WxDxH | TR7500 SIII:1100 x 1670 x 1550のmm TR7500L SIII:1300 x 1630 x 1655のmm TR7500 SIII DL:1100 x 1770 x 1550のmm 注:ない信号タワーを含んで、信号タワーの高さ520のmm |
| 重量 | TR7500 SIII:1030のkg TR7500L SIII:1255のkg TR7500 SIII DL:1150のkg |
