起源の場所:
中国
ブランド名:
TRI
モデル番号:
TR7700 SIIIのプラス

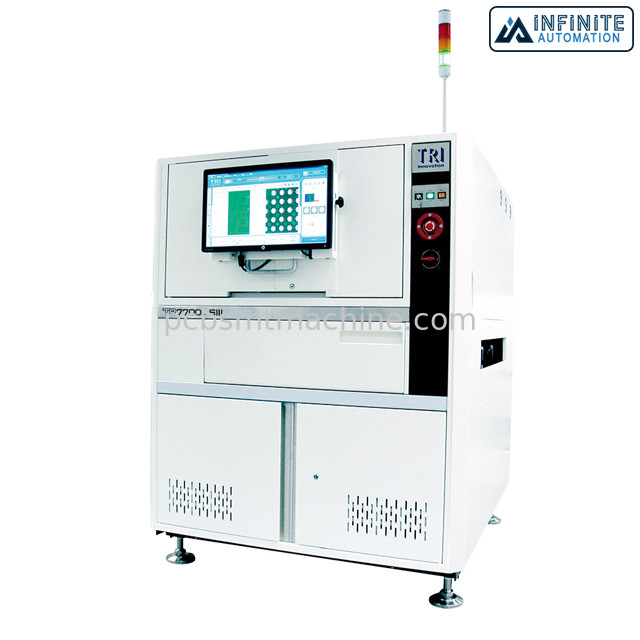

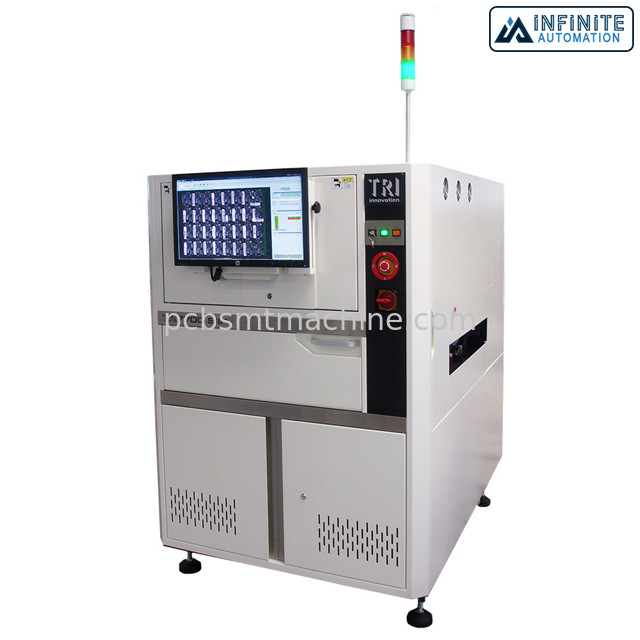

3D超高精度SMTの点検機械3D AOIとTR7700 SIII
3D超高精度とTR7700 SIIIは3D AOI、3D点検機械（AOI）、Pre-ownedおよび調整されたAOI機械を自動化した
TR7700 SIIIのプラスは精密な多相点検を全速力で提供している三AOIの解決の新しい世代である。超高速のカメラ、理性的な自動コンベヤーおよび新しいGUIの結合によって、TR7700 SIIIのプラスは速いプログラミング、最大限に活用された板ローディング、生産ライン統合、およびオフ・ラインのプログラミングのためのサポートが付いている強力で、使いやすいAOIの解決を提供する。多数のつく段階の増加と結合される三新しい色のアルゴリズムによっては最低偽呼出しを用いる極めて正確な点検結果を提供するために適用範囲および助けが逃走する。
無限オートメーションはpre-owned SMT機械の広い範囲を提供する。私達はSMTプリンター、破片のmounters、AOI、退潮のオーブン、クリーニング機械、リンク コンベヤーおよび他のSMTの工場自動化機械および装置提供する。
特徴
•高精度全速力の多相AOI
•オフ・ラインの編集との容易なプログラミングのための新しいGUI
•減らされた塔載所要時間の理性的な自動コンベヤー
•新しい色のアルゴリズムは高精度渡し、偽呼出しを最小にする
指定
| イメージ投射方法 | 動的イメージ投射 |
| 上のカメラ | 4 Mpix |
| 角度のカメラ | N/A |
| イメージ投射決断 | 10 µm、15 µm （出荷時設定） |
| 照明 | 多相RGB+W LED |
| 3D技術 | 単一/二重3Dレーザー センサー（任意） |
| 最高。3D範囲 | 20のmm （任意3Dレーザー センサーの改善と） |
| イメージ投射速度 | 4 Mpix@ 10のµm第2:60 cmの² /sec 4 Mpix@ 15のµm第2:120 cmの² /sec 4 Mpix@ 10のµm 2D+3D （任意）:27-39 cmの² /sec 4 Mpix@ 15のµm 2D+3D （任意）:40-60 cmの² /sec 注:板サイズおよびレーザーの決断によって |
| Ｘ軸制御 | Ballscrew + ACサーボ コントローラー |
| Ｙ軸制御 | Ballscrew + ACサーボ コントローラー |
| Z軸制御 | N/A |
| X-Y軸線の決断 | 1つのµm |

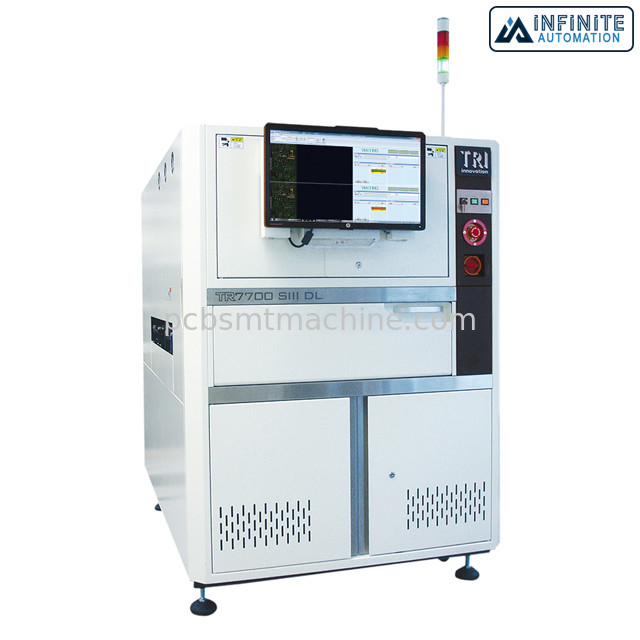

| 最高PCBのサイズ | TR7700 SIIIのプラス:510 x 460のmm TR7700L SIII:660 x 610のmm TR7700 SIII DL:510 x 310のmm X 2つの車線、510 x 590のmm X 1つの車線 |
| PCBの厚さ | 0.6-5 mm |
| 最高PCBの重量 | TR7700 SIIIのプラス:3つのkg TR7700L SIII:5つのkg TR7700 SIII DL:3つのkg |
| 上の整理 | 25のmm [48のmm任意] |
| 歯底のすきま | 40のmm |
| 端の整理 | TR7700 SIIIのプラス:3つのmm [5つのmm任意] TR7700L SIII:5つのmm TR7700 SIII DL:3つのmm [5つのmm任意] |
| コンベヤー | インラインに 高さ:880 – 920のmm *互換性があるSMEMA |
| 部品 | 行方不明 Tombstoning Billboarding 極性 回転 転位 間違った印（OCV） 不完全 逆さまに 余分部品 輸入原料 |
| はんだ | 余分なはんだ 不十分なはんだ 連結 によ穴ピン 持ち上げられた鉛 金指 傷/汚染 |
| WxDxH | TR7700 SIIIのプラス:1100 x 1670 x 1550のmm TR7700L SIII:1300 x 1635 x 1655のmm TR7700 SIII DL:1100 x 1670 x 1550のmm 注:ない信号タワーを含んで、信号タワーの高さ520のmm |
| 重量 | TR7700 SIIIのプラス:1080のkg TR7700L SIII:1240のkg TR7700 SIII DL:1150のkg |
