起源の場所:
中国
ブランド名:
TRI
モデル番号:
超TR7007 SII

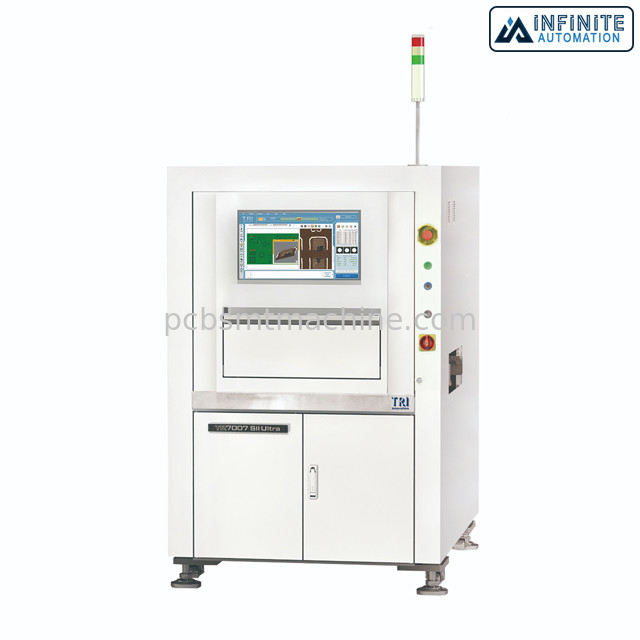

自由なTR7007 SII SMT AOI機械高リゾリューションの影は前に3D SPIを所有した
フィードバックおよび正方向送りの機能、Pre-owned 3Dはんだののりの点検（SPI）機械のTR7007 SIIの超高解像の影自由な3D SPI
TR7007 SIIは180までcmのindustry-leading速度で超行う2/sec。TR7007 SIIは高められた機械プラットホームで超点検の間に安定性、正確さおよび精密を保証するために造られる。3D SPIは次を支える企業4.0の準備ができた解決であり、IPCのような革新的な議定書は工場交換（CFX）およびIPC Hermes 9852の標準を接続した。
無限オートメーションはpre-owned SMT機械の広い範囲を提供する。私達はSMTプリンター、破片のmounters、AOI、退潮のオーブン、クリーニング機械、リンク コンベヤーおよび他のSMTの工場自動化機械および装置提供する。
特徴:
•Industry-leading点検は180 cmにスピードをあげる2/sec
•三スマートなプログラミングを用いる分に点検するために用意しなさい
•準備ができた閉じたループ:フィードバックおよび正方向送りの機能
•実時間SPCの傾向のスマートな工場解決
指定:
| イメージ投射方法 | 動的イメージ投射 |
| カメラ | 4 Mpix |
| イメージ投射決断 | 10 μm、15 µm （出荷時設定） |
| 照明 | RGB LED |
| 3D技術 | 両方向のフリンジ パターン |
| 視野 | 4 Mpix@ 10のµm:20 x 20のmm 4 Mpix@ 15のµm:30 x 30のmm |
| イメージ投射速度 | 4 Mpix@ 10のµm:80 cmの² /sec 4 Mpix@ 15のµm:180 cmの² /sec |
| 高さの決断 | 0.4のµm |
| 最高。はんだの高さ | @ 10 µm:420 µm @ 15 µm:385 µm |
| Ｘ軸制御 | DSPベースのコントローラーが付いているリニア モーターそして線形スケール |
| Ｙ軸制御 | Ballscrew + ACサーボ コントローラー |
| Z軸制御 | Ballscrew + ACサーボ コントローラー |
| X-Y軸線の決断 | 0.5のµm |
| Z軸の決断 | 1つのµm |
| 最高PCBのサイズ | 超TR7007 SII:510 x 460のmm 超TR7007 SII DL:510 x 310のmm X 2つの車線、510 x 590のmm X 1つの車線 |
| PCBの厚さ | 0.6-5 mm |
| 最高PCBの重量 | 3つのkg |
| 上の整理 | 50のmm |
| 歯底のすきま | 40のmm |
| 端の整理 | 3つのmm |
| コンベヤーの高さ | 880 – 920のmm *互換性があるSMEMA |
| 欠陥 | 不十分なのり 余分なのり 形の醜状 行方不明ののり及び連結 |
| 測定 | 高さ 区域 容積 相殺しなさい |
| WxDxH | 超TR7007 SII:1100 x 1480 x 1600 超TR7007 SII DL:1100 x 1705 x 1600のmm 注:ない信号タワーを含んで、信号タワーの高さ512のmm |
| 重量 | 超TR7007 SII:740のkg 超TR7007 SII DL:925のkg |
