起源の場所:
中国
ブランド名:
TRI
モデル番号:
TR7007QI

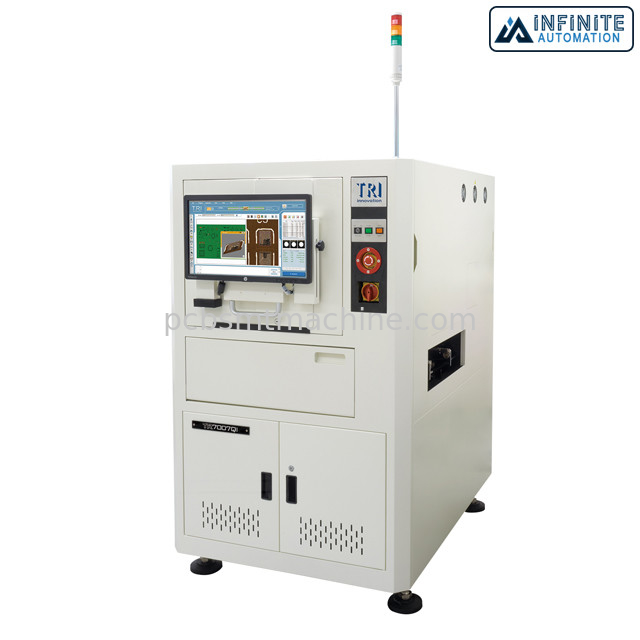

TR7007QIの影自由なSMT SPI機械3Dはんだののりの点検
100%の影なしのクォードとのTR7007QIの高解像の影自由な3D SPIは/プロジェクター、Pre-owned 3Dはんだののりの点検（SPI）機械デジタル フリンジ二倍になる
最も最近の3D投射の技術に造られて、TR7007QI SPIは最もデマンドが高い適用のためのindustry-leading点検正確さを提供する。インライン検査システムは自動的に最高の性能のための点検ルートを最大限に活用し、SmartWarp三革新的なシステムは点検の間に板そりを補う。クォード/二重プロジェクター点検の選択によって、TR7007QIはあなたの指先に正確さおよび速度を持って来る多目的なSPIの解決である。
無限オートメーションはpre-owned SMT機械の広い範囲を提供する。私達はSMTプリンター、破片のmounters、AOI、退潮のオーブン、クリーニング機械、リンク コンベヤーおよび他のSMTの工場自動化機械および装置提供する。
特徴:
•100%の影なしのクォードは/プロジェクター デジタル フリンジ二倍になる
•最高の正確さのための最大限に活用されたStop-and-Go設計
•SmartWarpの補償はローカルPCBの変形を除去する
•低い橋を含む100%のはんだののりの欠陥の適用範囲
指定:
| イメージ投射方法 | Stop-and-Goイメージ投射 |
| カメラ | 4 Mpixか12 Mpix （出荷時設定） |
| イメージ投射決断 | 6 μm、10 μm、15 µm （出荷時設定） |
| 照明 | RGBの本来の性格LED |
| 3D技術 | 4方法デジタル フリンジ パターン |
| 視野 | 4 Mpix@ 10のµm:20.3 x 20.3 mm 4 Mpix@ 15のµm:30.5 x 30.5 mm 12 Mpix@ 6のµm:24.4 x 18.4のmm* 12 Mpix@ 10のµm:40.8 x 30.7 mm 12 Mpix@ 15のµm:61.2 x 46.1 mm * 6 μmはTR7007QI DLのために利用できない |
| イメージ投射速度 | 4 Mpix:3 FOV/sec 12 Mpix:2 FOV/sec 12 Mpix CoaXPress:3 FOV/sec* 注:点検速度はPCBおよび点検状態によって決まる * CoaXPressの任意改善と… |
| 高さの決断 | @ 6 µm:0.22のµm @ 10/15のµm:0.4のµm |
| 最高。はんだの高さ | @ 6 µm:210/420のµm @ 10/15のµm:420/840のµm |
| Ｘ軸制御 | Ballscrew + ACサーボ コントローラー |
| Ｙ軸制御 | Ballscrew + ACサーボ コントローラー |
| Z軸制御 | Ballscrew + ACサーボ コントローラー |
| X-Y軸線の決断 | 0.5のµm |
| Z軸の決断 | N/A |
| 最高PCBのサイズ | TR7007QI:510 x 460 mm* TR7007QI DL:510 x 310のmm X 2つの車線、510 x 590のmm X 1つの車線 * 6 μmはTR7007QIの最高のためだけに利用できる。PCBのサイズは330 x 310のmmである |
| PCBの厚さ | 0.6-5 mm |
| 最高PCBの重量 | 3つのkg |
| 上の整理 | 25のmm |
| 歯底のすきま | 40のmm |
| 端の整理 | 3つのmm |
| コンベヤーの高さ | 880 – 920のmm *互換性があるSMEMA |
| 欠陥 | 不十分なのり 余分なのり 形の醜状 行方不明ののり及び連結 |
| 測定 | 高さ 区域 容積 相殺しなさい |
| WxDxH | TR7007QI:1000 x 1500 x 1650のmm TR7007QI DL:1000 x 1700 x 1650のmm 注:ない信号タワーを含んで、信号タワーの高さ520のmm |
| 重量 | TR7007QI:675のkg TR7007QI DL:685のkg |
