起源の場所:
中国
ブランド名:
OMRON
モデル番号:
VT-S530

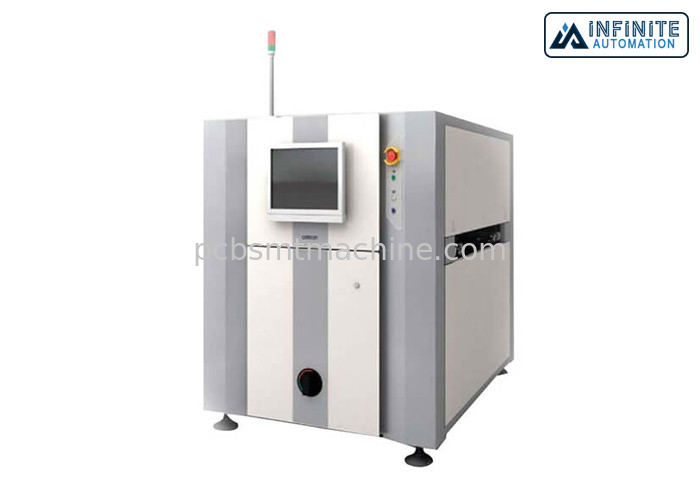

Omron VT S530 SMT AOI機械自動光学点検機械
Omron 3D AOIのVT-S530、元および使用された自動光学点検機械
Omron VT-S530は企業高い値完全な3D-AOIシステムをである。VT-S530は完全な3D-AOI機能、高性能を提供したり、最も高く最初に他の強さの中の収穫の、ゼロ脱出および最も低い偽の棄却物を渡す。 前ポストの退潮構成のVT-S530シリーズは高い値および品質管理が要求される生産ラインで広く採用された。VT-S530シリーズは「SJI」と呼ばれるはんだの共同点検で復元の技術」を形づけるのに高精度の提供する位相ずれおよびOmronの独特な色のの組合せを画像処理技術によって呼ばれる「色のハイライトの™ 3D使用する。 VT-S530で利用できる技術は新しいイメージ捕獲モジュールを共有している既存のVT-S730-Hのずっと証明された超performantである。
Omron 3D AOI VT-S530
特徴:
指定:
| 次元 | 1180 （W）×1640 （D）×1500 （H） mm | |
| 重量 | およそ850kg | |
|
電源 |
電圧 |
200 - 240VAC （単一フェーズ）、電圧変動範囲±10% |
| 正常な評価される力 | 2.0kVA | |
| ライン高さ | 900±20mm | |
| 空輸補給圧力 | 0.3 - 0.6MPa | |
| 実用温度範囲 | 10 - 35°C | |
| 作動の湿気範囲 | 35 - 80%RH （不凝縮） | |
|
イメージ信号の入力ブロック |
イメージ投射 システム | 12Mピクセル カメラ |
| 点検主義 | 色のハイライトおよび位相ずれの技術による3D復元 | |
| 解像度 | 10μm/15μm | |
|
FOV |
10μ:40×30mm | |
| 15μ:60×45mm | ||
| 機能仕様書 | 支えられたPCBのサイズ（min.） | 50 （W）×50 （D） mm |
|
支えられたPCBのサイズ（最高。） |
二重車線:510 （W）×330 （D） mm | |
| 単一の車線:510 （W）×680 （D） mm | ||
| 整理 | 上で:50mm;次:50mm | |
| 高さの測定の範囲 | 25mm | |
| 厚さ | 0.4 - 4mm | |
|
検査項目 |
構成の高さ、上昇、傾き、行方不明/間違った部品、間違った極性、弾かれた部品、OCRの点検、第2コード、構成のオフセット（X/Y/rotation）、肉付け（高さ/長さ、終わりの共同幅、ぬれる角度、側面の共同長さ）の、露出された土地、輸入原料、土地の間違い、鉛のオフセット、鉛の姿勢、鉛の存在、はんだの球、はんだ橋 | |
